Figura II

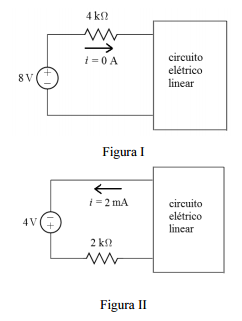

As figuras I e II ilustram um circuito elétrico linear que foi testado em laboratório em duas diferentes situações. Na primeira situação (figura I), os terminais do circuito foram conectados a um resistor de resistência 4 kΩ e a uma fonte de 8 V, o que resulta em uma corrente de 0 A. Na segunda situação (figura II), os terminais do circuito foram conectados a um resistor de resistência 2 kΩ e a uma fonte de 4 V, gerando com isso uma corrente de 2 mA.

A partir dessas informações, assinale a opção correta, relativa aos circuitos equivalentes de Thévenin e de Norton desse circuito elétrico linear.

Um típico aparelho de som estéreo utilizado em automóveis consiste em um amplificador de áudio e dois alto-falantes, conforme mostrado esquematicamente na figura apresentada. Considerando que o circuito de saída do amplificador de áudio seja modelado por uma fonte de corrente de 450 mA e que cada alto-falante seja representado por uma resistência de 4 Ω, assinale a opção correta.

Considere que o circuito elétrico apresentado esteja operando em regime permanente quando, subitamente, a chave se abre. Com referência a essa situação, assinale a opção correta.

Se, no circuito elétrico apresentado, a corrente que flui pelo resistor de 4 Ω é 2 A, então o valor da resistência de R, em ohms, é igual a
