Figura II

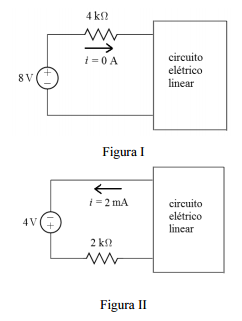

As figuras I e II ilustram um circuito elétrico linear que foi testado em laboratório em duas diferentes situações. Na primeira situação (figura I), os terminais do circuito foram conectados a um resistor de resistência 4 kΩ e a uma fonte de 8 V, o que resulta em uma corrente de 0 A. Na segunda situação (figura II), os terminais do circuito foram conectados a um resistor de resistência 2 kΩ e a uma fonte de 4 V, gerando com isso uma corrente de 2 mA.

A partir dessas informações, assinale a opção correta, relativa aos circuitos equivalentes de Thévenin e de Norton desse circuito elétrico linear.
