Foram encontradas 2.827 questões.
A respeito de instalações elétricas em áreas classificadas (atmosferas explosivas), julgue o item a seguir.
A avaliação do grau de risco do local em que será executada uma instalação elétrica envolve a identificação do tipo de substância inflamável que pode estar presente; a identificação das fontes de risco, ou seja, das partes dos equipamentos de processo onde exista a probabilidade de liberação de material inflamável para o meio externo; e, finalmente, a delimitação do volume de influência que essas fontes de risco apresentam para o local.
Provas
Questão presente nas seguintes provas
Julgue o item que se segue, relativos ao esquema elétrico da UPS mostrada na figura acima.
Em caso de falha na fonte normal, as chaves S1 e S2 estão bloqueadas, e a chave S3 está conduzindo, fazendo que os circuitos de segurança sejam alimentados pelo ramal inferior do esquema.
Provas
Questão presente nas seguintes provas

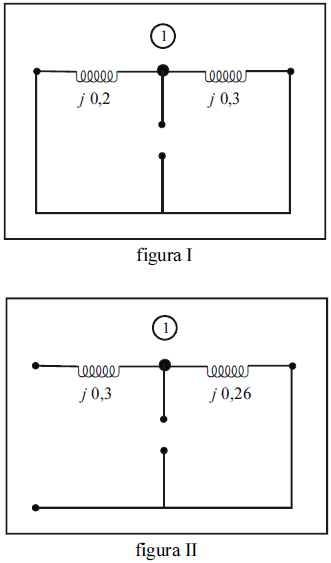

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento
, no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.
, no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.
Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue o item que se segue, quanto às faltas assimétricas no barramento.
A corrente de seqüência positiva devida a uma falta assimétrica do tipo fase-fase na barra tem intensidade inferior a 20 kA.
tem intensidade inferior a 20 kA.Provas
Questão presente nas seguintes provas
A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.
Se o núcleo magnético for ideal, o transformador alimentará cargas elétricas lineares com tensão puramente senoidal.
Provas
Questão presente nas seguintes provas
A respeito de instalações elétricas em áreas classificadas (atmosferas explosivas), julgue o item a seguir.
A norma brasileira classifica os ambientes em grupos, referindo-se aos equipamentos elétricos, e designa o grau de risco encontrado no local por zona, referindo-se à ocorrência de mistura inflamável/explosiva.
Provas
Questão presente nas seguintes provas
Com relação ao acionamento de um motor de indução trifásico com rotor em gaiola mostrado na figura acima, julgue os itens que se seguem.
Com esse acionamento, a aplicação de tensão inferior à tensão nominal do motor produzirá, necessariamente, redução do conjugado desenvolvido pela máquina proporcional ao quadrado da tensão aplicada por fase.
Provas
Questão presente nas seguintes provas
A figura acima mostra a conexão de duas subestações industriais a um barramento, em 13,8 kV. Associados ao disjuntor D1 são utilizados relés de sobrecorrente com a finalidade de proteção. A subestação de maior potência também é protegida no seu lado de alta tensão por relés de sobrecorrentes com unidades temporizadas e instantâneas e que atuam sobre o disjuntor D2. Os relés associados a D1 e D2 são coordenados. Considerando que os relés associados a D2 sejam do tipo estático, julgue o item a seguir, quanto às características de ajuste para esses relés.
O ajuste da unidade instantânea dos relés depende da corrente de curto-circuito no local onde os relés estão instalados. A atuação dessa unidade ocorre sem nenhum tempo de retardo proposital, a não ser o próprio atraso devido à inércia dos componentes do dispositivo de proteção.
Provas
Questão presente nas seguintes provas
A figura acima mostra o diagrama unifilar simplificado de um sistema elétrico de potência constituído de uma unidade geradora equivalente, uma linha de transmissão e uma carga equivalente com potências ativa Pr e reativa Qr. A linha, cuja tensão é de 500 kV, tem 100 km de comprimento e é modelada somente por sua reatância série, caracterizada pelo valor de 0,35 S/km. O gerador atende uma carga de 1.000 MW, que apresenta tensão de operação igual a 1,0 pu na base de 500 kV. Considere a base de potência de 1.000 MVA e as situações a seguir em relação à potência reativa absorvida pela carga:
I potência reativa nula (fator de potência unitário);
II absorção de 0,62 pu de potência reativa.
Com base nas informações acima, julgue o item subseqüente.
Se houver rejeição de 25% da carga (componentes ativa e reativa), a tensão do gerador equivalente, nas duas situações apresentadas, deve aumentar para que a tensão na carga seja mantida em 1,0 pu.
Provas
Questão presente nas seguintes provas
Considerando que no circuito com amplificador operacional, ilustrado na figura acima, todos os componentes são ideais, julgue o item a seguir.
O circuito mostrado é chamado de amplificador não-inversor em virtude de o sinal de saída estar em fase com o sinal de entrada.
Provas
Questão presente nas seguintes provas
Distúrbios severos em um sistema elétrico de potência podem resultar em saídas de circuitos em cascata e isolação de áreas, causando formação de ilhas elétricas. Algumas dessas ilhas podem ter excesso de geração em relação às suas cargas e outras ter deficiência. Em relação à perda de geração em uma área elétrica isolada, dotada de geração somente com recursos para controle primário de freqüência, julgue o item subseqüente.
No caso de uma área de um sistema cuja freqüência nominal é igual a 60 Hz, se ocorrer perda de geração, necessariamente deve haver desligamento de carga(s) nessa área para que haja equilíbrio carga-geração e a freqüência de operação retorne ao seu valor nominal.
Provas
Questão presente nas seguintes provas
