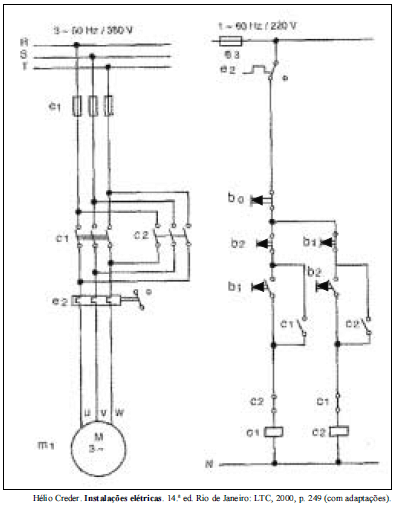

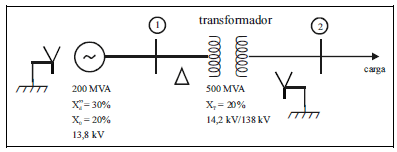

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência composto por um gerador, um transformador e uma carga equivalente. O transformador deveria ter tensão nominal no lado de baixa tensão igual à tensão nominal do gerador. Foi constatado, na realidade, que sua relação é 14,2kV/138kV. Apesar disso, esse equipamento foi conectado ao sistema, tendo em vista não haver outro disponível para suprimento à carga. Os dados principais de placa de cada equipamento são indicados no próprio diagrama unifilar. Considere que a reatância de seqüência negativa do gerador seja igual à de seqüência positiva e todas as três reatâncias de seqüência do transformador tenham o mesmo valor. Despreze a contribuição da corrente de carga no caso de análise de faltas. Assumindo uma base de potência de 100 MVA e tensão de 13,8 kV no gerador, julgue o item a seguir.

Na geração de emergência, é comum a utilização de motores a dísel.

Segundo as normas brasileiras, um equipamento elétrico com proteção do tipo Ex d é um equipamento que está encerrado em um invólucro capaz de suportar a pressão de explosão interna e não permitir que essa explosão se propague para o meio externo.
