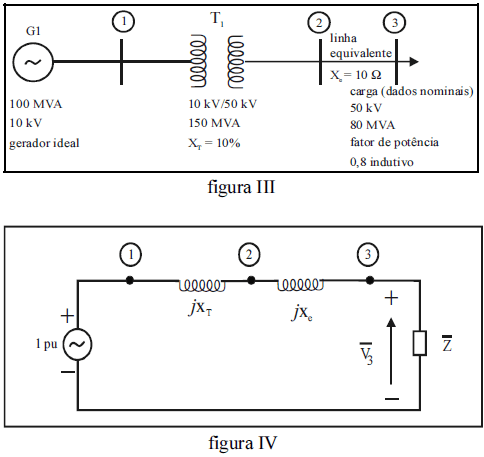

A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante !$ \overline{Z} !$. O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.

Com relação a conversores de freqüência, julgue o item seguinte.

Um poço submarino fictício, distante cerca de 500 m de uma plataforma offshore X, bombeia fluido diretamente para uma outra plataforma offshore Y localizada a cerca de 10 km do poço. Para o bombeamento do fluido é utilizada uma bomba centrífuga submersa (BCS). A fonte de energia principal da plataforma X é oriunda da plataforma Y, através de cabos submarinos. O poço está localizado à uma lâmina d’água de 100 m e apresenta profundidade de 2.000 m. Em relação aos componentes elétricos pertencentes à plataforma mais próxima do poço e à BCS, julgue o item subseqüente.

Entre os aspectos que devem ser examinados na proteção de sistemas elétricos de potência, inclui-se a prevenção contra faltas ou falhas elétricas. Acerca das providências recomendadas para a prevenção contra faltas, julgue o item a seguir.

Recomenda-se a instalação de banco de capacitores em derivação próximo ao barramento de geradores.

A figura a seguir mostra uma linha de transmissão em 230 kV, 60 Hz, comprimento igual a 236 km, interligando os terminais a e b de um sistema elétrico de potência hipotético. Na figura, são indicados os resultados do fluxo de potência para uma determinada situação (pela convenção, o fluxo ativo é representado por setas contínuas, enquanto o fluxo de reativo é indicado por uma seta cortada por um traço inclinado). Os resultados foram obtidos considerando uma abertura angular de 15º entre os terminais e tensões de operação nos terminais a e b iguais a 238 kV e 230 kV, respectivamente. Para efeito de cálculo, a linha foi representada por uma impedância série equivalente. Neste caso hipotético, o efeito das capacitâncias não foi considerado.
