Foram encontradas 70 questões.
![Enunciado 3103689-1](/images/concursos/7/8/7/787a851b-5b0e-a5a9-ab4a-130079fdb264.png)

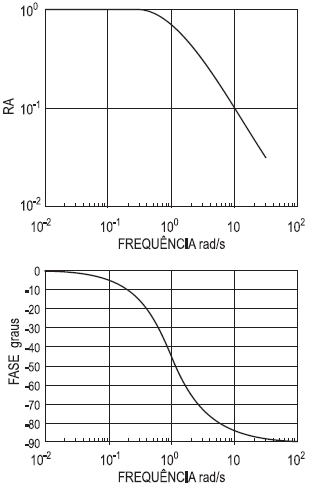

A figura acima representa o diagrama de Bodé de um determinado sistema. Tendo-a como referência, analise as proposições a seguir.
I - O sistema representado é de primeira ordem.
II - O sistema representado é de segunda ordem.
III - A frequência de quebra deste sistema corresponde à fase de 45 graus.
IV - O sistema representado não tem tempo morto.
São corretas APENAS as proposições
Provas
Questão presente nas seguintes provas
Considere a figura e os dados abaixo para responder a questão.
![Enunciado 3103688-1](/images/concursos/e/9/1/e914a8f9-3266-4b74-c7b8-f4f5e76e6173.png)
O diagrama de blocos acima representa um sistema de controle por realimentação de um determinado processo, cuja variável perturbadora é designada por u(t) e sua transformada de Laplace é U(s), em termos de variável-desvio. As funções de transferência do controlador, da válvula de controle e do sensor-transmissor estão representadas, respectivamente, por Gc(s), Gv(s) e Gm(s).
Considere que o controlador é proporcional puro e de ação reversa. Na hipótese de ocorrer uma perturbação degrau de 2 unidades em u, analise as decorrências abaixo.
I - A resposta da variável controlada será estável para qualquer valor de Kc.
II - Não haverá desvio permanente da variável controlada em relação ao valor desejado.
III - O desvio permanente da variável controlada em relação ao valor desejado será de 2 unidades, se o valor de Kc for igual a 4.
IV - O desvio permanente na variável controlada em relação ao valor desejado será maior quanto menor for o valor do ganho do controlador.
São corretas APENAS a(s) decorrência(s)
Provas
Questão presente nas seguintes provas
Considere a figura e os dados abaixo para responder a questão.
![Enunciado 3103686-1](/images/concursos/e/9/1/e914a8f9-3266-4b74-c7b8-f4f5e76e6173.png)
O diagrama de blocos acima representa um sistema de controle por realimentação de um determinado processo, cuja variável perturbadora é designada por u(t) e sua transformada de Laplace é U(s), em termos de variável-desvio. As funções de transferência do controlador, da válvula de controle e do sensor-transmissor estão representadas, respectivamente, por Gc(s), Gv(s) e Gm(s).
De acordo com as funções de transferência representadas no diagrama de blocos, analise as afirmativas a seguir.
I - O sensor-transmissor é muito rápido se comparado ao processo e, por isso, a sua função de transferência é representada apenas por um ganho.
II - A válvula de controle é do tipo ar-abre (ou falha fechada), porque o seu ganho é positivo.
III - Se Gc(s) = 5(2s + 1)/2s, o controlador é do tipo PI, e a sua ação é reversa.
Está correto o que se afirma em
Provas
Questão presente nas seguintes provas
Considere que o controlador usado no sistema representado no diagrama de blocos seja do tipo PI (proporcional + integral), cuja equação descritiva é dada por
!$ p(t)=ar{p}+K_ce(t)+{large{K_c over au_i}} int_{0}^{t} e(t) , dt !$
Para respostas do sistema à variação degrau, tanto na variável perturbadora como no valor de referência (set-point), com esse tipo de controlador, conclui-se que o(a)
Provas
Questão presente nas seguintes provas
A figura a seguir representa, em diagrama de blocos, um sistema com 3 funções de transferência G1(s), G2(s) e G3(s).
![Enunciado 3103684-1](/images/concursos/7/1/0/71058661-d37d-525e-77b2-af520c503230.png)
A função de transferência global entre Y(s) e X(s) é dada por
Provas
Questão presente nas seguintes provas
![Enunciado 3103682-1](/images/concursos/f/6/d/f6d0a6d3-040f-6314-fd94-85a1f9e5b7b7.png)
A figura acima representa a resposta da variável de saída y(t) a uma perturbação degrau de magnitude de 2 unidades na variável de entrada de um processo, a partir de um instante em que o processo estava em regime permanente. Com base nessas informações, a função de transferência desse processo é
Provas
Questão presente nas seguintes provas
Em relação à transferência de calor entre uma corrente quente e uma corrente fria em um trocador de calor, analise as afirmativas a seguir.
I - Sempre haverá variação de temperatura nas correntes fria e quente, devido à transferência de calor.
II - A temperatura de saída da corrente fria pode ser superior à temperatura de entrada da corrente quente em um trocador de calor contracorrente, mas nunca em um trocador co-corrente.
III - Em um trocador de calor contracorrente, é possível que a diferença de temperatura entre a corrente quente e a corrente fria permaneça constante ao longo da área de transferência.
IV - Em um trocador sem mudança de fase, para que a temperatura de saída da corrente quente seja igual à temperatura de saída da corrente fria, um trocador co-corrente deve possuir área infinita.
V - O limite termodinâmico da taxa de transferência de calor corresponde ao produto da vazão mássica pela capacidade térmica específica da corrente fria, multiplicada pela diferença entre as temperaturas de entrada das correntes.
São corretas APENAS as afirmativas
Provas
Questão presente nas seguintes provas
O coeficiente global de transferência de calor de um trocador, incluindo as resistências de depósito, é igual a 2,0 kW∙m−2∙K−1, e o valor correspondente da resistência total de depósito é 0,0001 m2∙K∙W−1. Na hipótese de haver condições de deposição muito mais severas, com a resistência total de depósito sendo multiplicada por 6 e mantidas as demais condições constantes, o novo valor do coeficiente global de transferência de calor será reduzido em
Provas
Questão presente nas seguintes provas
Uma corrente de água (capacidade térmica específica = 4,2 kJ∙kg−1∙K−1), com vazão mássica de 1 kg/s, deve ser aquecida de 50 ºC a 150 ºC, trocando calor com uma corrente de óleo (capacidade térmica específica = 2,1 kJ∙kg−1∙K−1), com vazão mássica de 2 kg/s a 200 ºC em um trocador tubular contracorrente. Os valores dos coeficientes de convecção associados ao escoamento das correntes de água e de óleo são, ambos, iguais a 2,0 kW∙m−2∙K−1. A resistência total de depósito é igual a 0,001 m2∙K∙W−1, e os efeitos relativos à espessura da parede dos tubos podem ser desprezados. A área mínima de transferência de calor desse trocador deve ser igual a
Provas
Questão presente nas seguintes provas
Ao se considerar o escoamento em regime turbulento de uma corrente gasosa através dos tubos de um trocador de calor, reconhece-se que
Provas
Questão presente nas seguintes provas
