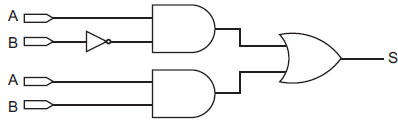

A tabela verdade correspondente ao circuito lógico acima é dada por

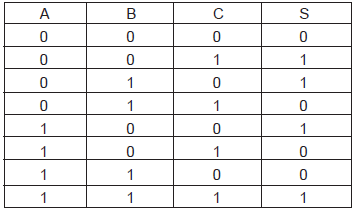

A expressão booleana correspondente à tabela verdade acima e representada como a soma de mintermos é descrita por

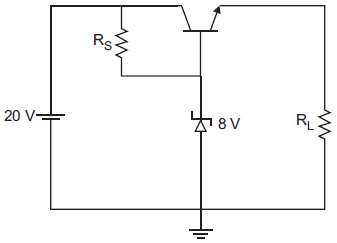

O transistor do circuito acima apresenta tensão de condução base-emissor V_BE = 0,7 V. Então, as tensões nos resistores R_S e R_L são, respectivamente,

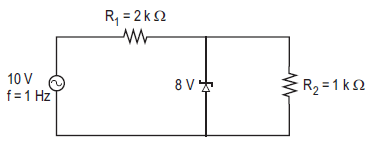

No circuito acima, a fonte CA possui uma tensão de pico de 10 V e frequência de 1 Hz e o diodo zener, uma tensão de condução direta de 0,7 V e reversa de 8 V.

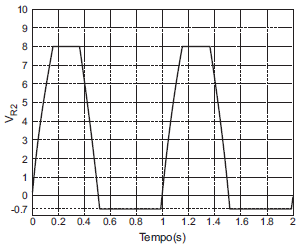

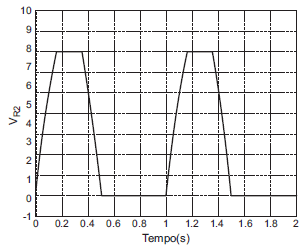

A forma de onda da tensão V_R2 em R₂ será, então,

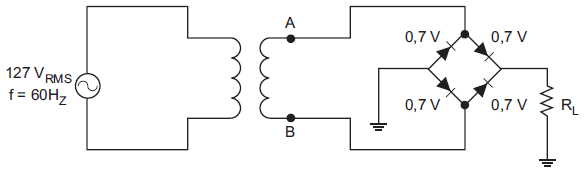

O retificador em ponte, abaixo, apresenta uma tensão de pico V_AB = 12 V no secundário do transformador.

Com as informações da figura, conclui-se que o valor e a frequência da tensão de pico na carga R_L são, respectivamente,

O transistor do circuito abaixo apresenta uma tensão de condução V_BE = 0,7 V.

A corrente e a tensão no coletor do transistor são, respectivamente,

Um sistema realimentado com um controlador PID apresenta um percentual de ultrapassagem de 20% e um erro de estado estacionário zero para uma entrada do tipo degrau. Assim, no sistema em malha fechada,

Um sistema realimentado com um controlador proporcional apresenta um percentual de ultrapassagem e um erro de estado estacionário para uma entrada do tipo degrau. Esse sistema de controle

Os sistemas supervisórios são confeccionados em forma de telas que correspondem ao processo. A esse respeito, afirma-se que

Qual dos itens abaixo NÃO faz parte de um sistema supervisório?
