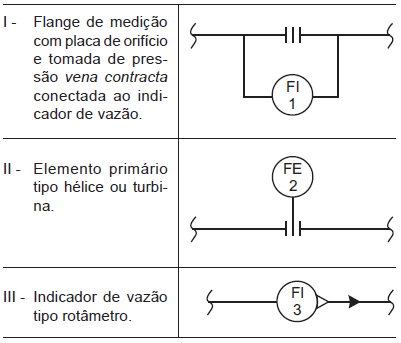

Considerando a Norma ANSI-ISA-S5.1 e os fluxogramas de engenharia, analise as descrições abaixo e os respectivos fluxogramas.

Está correta a relação entre descrição e fluxograma exposta em

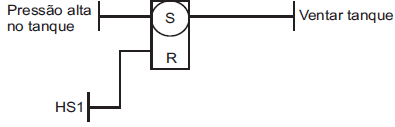

A figura acima se refere a um(a)

Qual o nível de integridade de segurança (SIL) que se correlaciona corretamente com a probabilidade de falha por demanda (PFD), de acordo com a Norma ANSI/ISA-84.01?

A figura acima apresenta parte de um fluxograma de engenharia em que cada número representa um sinal. Qual opção apresenta a correspondência correta entre um dos itens numerados e seu respectivo sinal?

De acordo com a Norma ANSI-ISA-S5.1 e os fluxogramas de engenharia, considere a identificação de alguns itens.

I - FQI – indicador e totalizador de fluxo;

II - PSV – válvula de segurança ou de alívio de pressão;

III - PCV – válvula de controle progressivo;

IV - TIT – totalizador indicador de temperatura.

As identificações corretas estão em

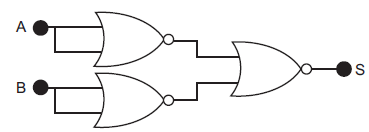

A figura acima apresenta um diagrama lógico com portas OU NEGADA. Simplificando e convertendo em linguagem Ladder, corresponde a

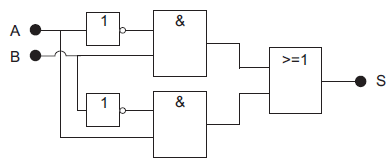

O diagrama lógico acima apresenta a mesma funcionalidade que a porta lógica OU EXCLUSIVA. Esta mesma porta corresponde, em programação Ladder, a

A figura acima apresenta uma porta lógica OU EXCLUSIVA NEGADA. Sua correspondente em Ladder é representada na forma

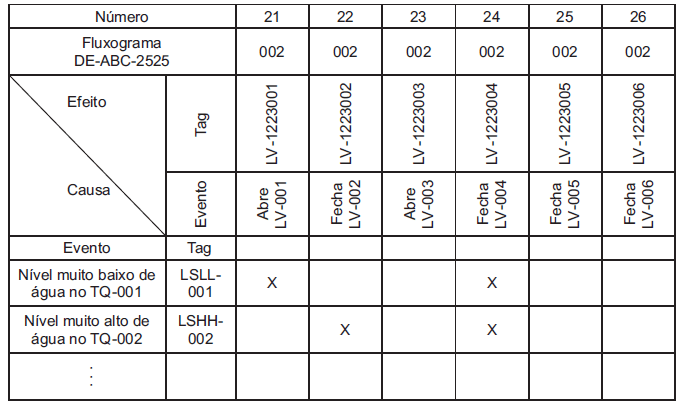

Utilizando a matriz de causa e efeito acima, quais medidas serão adotadas caso ocorra, ao mesmo tempo, alarme de nível muito baixo de água no TQ-001 e alarme de nível muito alto de água no TQ-002?

O protocolo HART (Highway Addressable Remote Transducer), amplamente aplicado na indústria, utiliza a técnica de modulação em FSK (Frequency Shift Keying) e sua forma de comunicação é o mestre / escravo. A esse respeito, analise as afirmativas a seguir.

I - O protocolo HART utiliza o sinal de 4 a 20 mA (analógico) como portadora para o sinal de 1200 Hz e 2200 Hz.

II - Este protocolo permite que somente o valor da variável de processo (PV) seja transmitido.

III - Até quatro mestres diferentes podem atuar na mesma rede HART.

IV - O protocolo HART utiliza os modos de comunicação ponto a ponto e multidrop.

V - O WirelessHart é utilizado para comunicação com fio até 200 metros.

É(São) correta(s) APENAS a(s) afirmativa(s)
