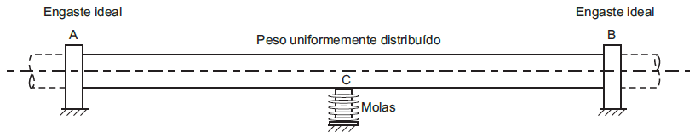

O projeto de tubulações suspensas pode ser realizado considerando que a tubulação é uma viga sob flexão, sujeita a uma carga distribuída equivalente ao peso uniformemente distribuído da tubulação e de seu conteúdo. Considere o trecho de tubulação mostrado na figura abaixo, onde a ancoragem nos apoios A e B pode ser idealizada como um engaste ideal e o apoio central, realizado por molas, suporta parte do peso da tubulação.

O diagrama de momentos fletores que melhor representa os momentos internos atuantes nesse trecho de tubulação é esquematizado como

O círculo de Mohr que representa o estado plano de tensões referente a um ponto da superfície de um eixo sujeito à torção combinada com carga axial de tração é

A Lei de Hooke estabelece uma proporcionalidade entre a tensão e a deformação específica, ocorrentes em um ponto de uma peça fabricada de material elástico linear. Estando um ponto de um componente estrutural mecânico sujeito a um estado plano de tensões no regime elástico linear, conclui-se que, em princípio, este ponto está sujeito também a um estado de deformações

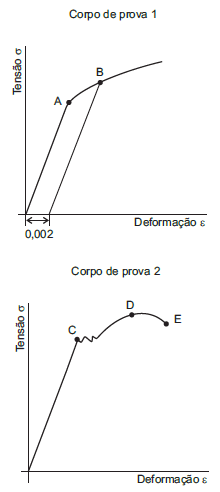

A figura abaixo mostra as curvas do diagrama tensãodeformação referentes aos ensaios de tração realizados com dois corpos de prova.

Esses resultados experimentais estabelecem que os pontos B e E das curvas representam, respectivamente, para os corpos de prova 1 e 2 o

Os ensaios não destrutivos permitem a inspeção de uma peça antes de sua utilização inicial e também inspeções contínuas ao longo de sua vida útil. Sobre esses ensaios, analise as afirmativas a seguir.

I – São, em geral, quantitativos e poucas vezes qualitativos.

II – Requerem pouca ou nenhuma preparação de amostras e, em geral, são mais econômicos e mais rápidos do que os ensaios destrutivos.

III – Podem examinar, simultânea ou sucessivamente, diversas regiões críticas de uma mesma peça.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

O ensaio não destrutivo que utiliza os Raios X permite a detecção de descontinuidades, como inclusões, bolhas, alteração da massa específica e microtrincas, no interior de uma peça. Dois fatores de extrema importância na qualidade dos resultados obtidos por essa técnica são a distância e a posição relativas entre os elementos fonte de radiação, peça e filme. Analise as afirmativas a seguir, relacionadas a esses dois fatores.

I – O filme e a peça devem ficar próximos o mais possível para que a imagem projetada represente o tamanho real da peça.

II – A fonte de radiação deve ficar o mais afastada possível da peça e do filme para minimizar o efeito de ampliação da imagem.

III – Quanto maiores as dimensões da fonte emissora, maior a nitidez da imagem.

IV – Para se eliminar a distorção da imagem, a fonte emissora deve ser posicionada o mais perpendicular possível à base da peça e ao filme.

Está(ão) correta(s) APENAS a(s) afirmativas

Comparando-se os ensaios não destrutivos que utilizam os Raios gama () e os Raios X, afirma-se que

Sobre o ensaio não destrutivo por ultrassom, analise as afirmativas a seguir.

I – Embora utilize equipamentos eletrônicos, suas respostas não são imediatas.

II – A obediência aos padrões de calibração do equipamento é condição obrigatória para a realização de um ensaio confiável.

III – A ligação entre o equipamento de ensaio e a peça deve ser realizada pela aplicação de substâncias específicas (acoplantes).

Está(ão) correta(s) APENAS a(s) afirmativa(s)

Um dos ensaios mais utilizados na detecção de descontinuidades internas em um material é o ensaio por ultrassom. No procedimento que utiliza o método de reflexão,

A inspeção de peças com eventuais descontinuidades superficiais e/ou subsuperficiais, por meio do ensaio com partículas magnéticas, é relativamente simples e rápida. Além dessas vantagens para a inspeção, destaca-se, também, como característica desse ensaio, o fato de o(a)
