Examine o circuito representado abaixo.

O risco de ocorrer fibrilação cardíaca após um choque elétrico atravessando a região torácica pode ser mensurado utilizando o modelo simplificado do corpo humano esquematizado acima. Enquanto o efeito Joule depende da magnitude da corrente na resistência R₂, é conhecendo a amplitude da tensão v_o (t) que podemos calcular o risco de fibrilação: quanto maior seu valor, maior esse risco. Como essa amplitude depende das características do filtro de primeira ordem formado por R₁ e C₁, é correto afirmar que o risco de fibrilação é maior em frequências:

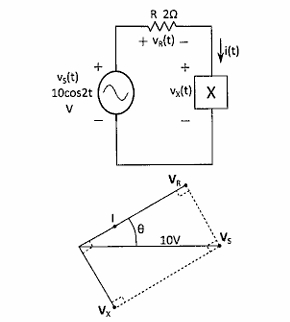

Examine o esquema e o diagrama fasorial do circuito representados abaixo.


No diagrama fasorial apresentado acima, considere ∅ = tan^-1 (3/4). Assim, é correto afirmar que, na frequência da fonte v_s (t) = 10 cos 2t V, o bloco desconhecido X apresenta uma reatância equivalente à de:

Coloque (F) falso ou (V) verdadeiro nas afirmativas abaixo, de acordo com a estrutura do circuito Latch D apresentado na figura abaixo, e assinale a opção correta.


(  ) Para as entradas EN = 1 e D = 1, a saída Q será 1.
(  ) Para as entradas EN = 0 e qualquer valor de D, a saída Q não se altera.
(  ) Para as entradas EN = 1 e D = 0, a saída Q será 0.

Examine o circuito abaixo e assinale a opção que apresenta o Mapa de Karnaugh.

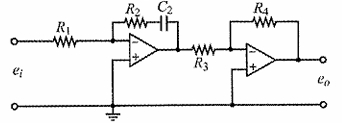

Examine o circuito da figura abaixo.

Circuito com amplificador operacional (Fonte: Ogata, 2015)

A figura acima mostra um controlador eletrônico proporcional-integral (PI) com amplificador operacional. A função de transferência do controlador é dada por:

\( G_{PI}(s) = K_P + \dfrac{K_I}{s} \)

Assim, as constantes K_P e K_I, em função de R₁, R₂, R₃, R_4 e C₂, são iguais a:

Analise os Circuitos Lógicos apresentados abaixo e, a seguir, assinale a opção que apresenta a correta correlação entre as figuras e sua denominação.

(I)

(II)

(III)

(IV)

Sobre a arquitetura de Harvard, assinale a opção INCORRETA.

Considere uma fonte discreta sem memória que emite 5 símbolos (S ₀, S₁, S₂, S₃ e S₄) c om as probabilidades: P₀ = \(\dfrac{1}{2}\), P₁ = \(\dfrac{1}{8}\), P₂ = \(\dfrac{1}{8}\), P₃ = \(\dfrac{1}{8}\), P₄ = \(\dfrac{1}{8}\), respectivamente.
Assinale a opção INCORRETA.

Sobre as Redes de Computadores, assinale a opção correta:

Examine o circuito representado abaixo.

No circuito representado acima todos os componentes são ideais. Considere que esse circuito encontrava-se em regime permanente com o capacitor descarregado quando, em t = 0, a chave CH1 foi comutada (de 1 para 2). Desse modo, a amplitude da tensão senoidal no capacitor, para t > 0, em volts, é igual a:
