Examine os gráficos abaixo.

Os filtros ideais são apenas aproximações dos filtros reais. Caso as curvas de resposta em frequência mostradas nos gráficos acima fossem modificadas a fim de representarem filtros reais, uma das alterações que deveriam ser efetuadas seria, em cada filtro:

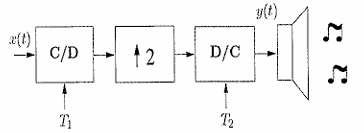

Considere o sistema apresentado abaixo, em que um sinal contínuo x(t) é inicialmente amostrado com período T₁, redundando na sequência discreta x[n].

Em seguida, a sequência x [n] passa por um bloco expansor de taxa, resultando em uma sequência v [n] , definida por:

\( v[n] = \begin{cases} x \left[ \dfrac{n}{2} \right] , se \ n \ é \ par \\ 0 , se \ n \ é \ ímpar \end{cases} \)

A sequência v [n] é então convertida em um sinal contínuo, y (t), por um conversor com taxa de amostragem T₂. Sabendo que x (t) = cos (2nf_ot), com f_o = 1100Hz e T1 = T₂  = 250μs, as frequências, em Hz, presentes no sinal de saída são de:

Examine os gráficos abaixo.

Conforme o circuito apresentado acima, assinale a opção que apresenta a correta forma de onda do sinal de saída S.

Assinale a opção que apresenta a simplificação algébrica da expressão booleana \(A\bar{B}\bar{C} + A\bar{B}C + A\bar{A}\).

Examine os gráficos abaixo.

Considere que dois filtros ideais, 1 e 2, possuem respostas em frequência descritas pelas funções H₁ (jω) e H₂ (jω), respectivamente, como mostrado nos gráficos apresentados acima. As duas opções de conexão em cascata desses filtros, a saber no filtro 2) e 2 → 1, foram comparadas quanto à largura da banda de passagem em cada configuração. Considerando apenas as frequências positivas, em relação à opção 1 → 2 a opção 2 → 1 (entrada no filtro 2 e saída no filtro 1) apresentou um valor:

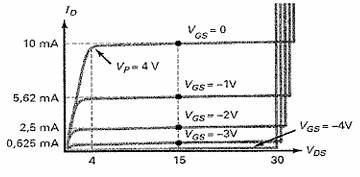

Examine o gráfico abaixo.

(Fonte: Malvino, 2016)

Com base nos conceitos de transistores de efeito de campo de junção (JFET) e no gráfico apresentado acima, assinale a opção INCORRETA.

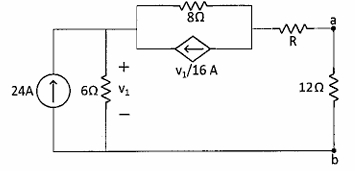

Examine o circuito representado abaixo.

No circuito representado acima, a fonte dependente de corrente é controlada pela tensão v₁. Considerando que o valor da resistência R foi escolhido de modo a satisfazer a condição de máxima transferência de potência para a carga de 12 ohms (entre terminais a e b), o valor da resistência R, em ohms, é igual a:

Examine a figura abaixo.

(Fonte: Malvino, 2016)

Considere uma fonte de alimentação composta por transformador e retificador em ponte com filtro capacitivo. Com base nessas informações, assinale a opção INCORRETA.
