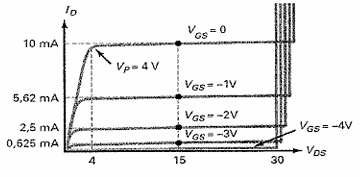

Examine o gráfico abaixo.

Enunciado 4757452-1

(Fonte: Malvino, 2016)

Com base nos conceitos de transistores de efeito de campo de junção (JFET) e no gráfico apresentado acima, assinale a opção INCORRETA.

A tensão de estrangulamento ou tensão de constrição apresentada pelo gráfico é de -4 V.

Entre a tensão mínima e a tensão de ruptura, o transistor funciona como uma fonte de corrente.

A tensão de

V GS

de corte sempre terá a mesma grandeza (valores absolutos) de

V P

, porém com sinais opostos.

A resistência ôhmica apresentada pelo gráfico é de 400 ohms.

A tensão

V GS

de corte reduz a corrente de dreno para quase zero.
