Correlacione os tipos de mancais de rolamentos ás suas principais características e assinale a opção correta.

TIPOS

I- Rolamento fixo de uma carreira de esferas

II- Rolamento axial de esferas com escora simples

III- Rolamento de rolos esféricos

IV- Rolamento de Agulha

V- Rolamento autocompensador de esferas

CARACTERÍSTICAS

(   ) Indicado para aplicações com alta capacidade de carga radial e pequenas compensações de alinhamento.

(   ) Devido à sua versatilidade e custo reduzido, é amplamente utilizado.

(   ) Indicado para construções compactas e extremamente leves.

(   ) Indicado para desalinhamentos das flexões do eixo ou deformação da caixa.

(   ) Indicado para carga axial em um único sentido, não suporta carga radial.

Como é denominado o processo de soldagem que possui como principais características o excelente controle da energia transferida para a peça, arco elétrico bastante estável e suave, possibilidade de aplicação para peças de pequenas espessuras, possibilidade de aplicação à maioria dos metais e suas ligas e custo elevado?

Assinale a opção que apresenta uma desvantagem dos ensaios não destrutivos.

Sobre compressores, assinale a opção correta.

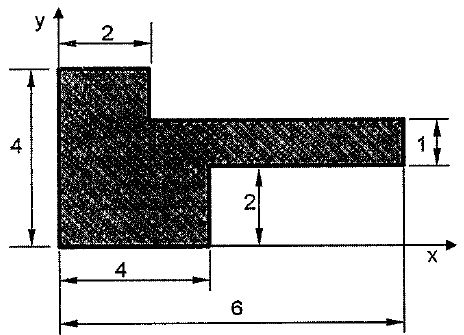

Considera a figura abaixo:

Com base nessas informações, as coordenadas (x e y) do Centro de Gravidade da figura acima são respectivamente:

Com relação aos conceitos básicos de processos de fabricação, assinale a opção correta.

Assinale a opção que apresenta a denominação do tratamento térmico que é caracterizado por remoção de tensões, diminuição de dureza e melhora da ductilidade, ajuste do tamanho dos grãos, resfriamento posterior ao ar resultando numa estrutura mais fina e propriedades mecânicas superiores.

Analise o elemento do sistema hidráulico abaixo:

Adaptado de FIALHO, A. B. Automoção Hidráulica: projetos,

Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004.

Com base nessas informações, é correto afirmar que o elemento representa:

Dado o sistema abaixo.

Considere A1 = 1 /4 A2, analise as afirmativas abaixo e assinale a opção correta.

I- O sistema é uma alavanca hidráulica.

II- O volume deslocado pelo Cilindro 1 é 4 vezes superior ao volume deslocado pelo Cilindro 2.

III- A força F2 é 2 vezes superior à força F1.

IV- A velocidade do Pistão 2 é 4 vezes inferior à velocidade do Pistão 1.

Baixa perda de carga quando totalmente abertas, vedação positiva, controle do tipo ou totalmente abertas ou totalmente fechadas, não recomendadas para regulagem do fluxo e não recomendadas para operações frequentes são características das válvulas do tipo:
