O processo de fabricação conhecido por trefilação é um processo de conformação mecânica classificado como processo de:

Sobre circuitos de refrigeração, assinale a opção que completa corretamente as lacunas da sentença abaixo.

"O compressor extrai o fluido refrigerante do  e comprime-o no   , circula-o por todo o circuito, e com auxilio do dispositivo de   , causa o aumento de pressão no   e a redução de pressão no   ".

Um cilindro com 20 kg de ar comprimido a 200 bar está conectado por meio de uma válvula a um tanque, conforme a figura abaixo.

Inicialmente, a válvula está fechada e o tanque está com vácuo. Então, a válvula é aberta até que o tanque atinja a pressão de 3 bar, momento em que a válvula é fechada. Considerando que esse processo acontece a uma temperatura constante de 300 K, que o ar é um gás ideal, que o volume do tanque é de 0,574 m³ e que a constante particular para o ar é R = 0,2870 (kN.m)/(kg.K), a pressão residual no cilindro após preencher o tanque será de:

Sobre os materiais metálicos não ferrosos, assinale a opção correta.

Assinale a opção correta com relação ao conceito de perda de carga no escoamento de um fluido dentro de uma tubulação de seção circular.

A figura abaixo representa uma barra de seção quadrada, comprimento igual a 2x, apoiada em suas extremidades, sofrendo uma carga P.

Assinale a opção que apresenta a magnitude da tensão normal devido à flexão e à tensão de cisalhamento na linha neutra, respectivamente.

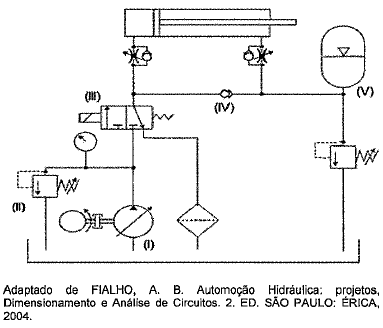

Analise o diagrama hidráulico abaixo.

Associe os elementos discriminados no diagrama acima aos elementos apresentados abaixo e assinale a opção correta.

(   ) Bomba hidráulica.

(   ) Acumulador hidráulico.

(   ) Válvula de retenção simples.

(   ) Válvula de controle direcional.

(   ) Válvula de descarga.

Examine a figura abaixo.

Uma barra homogênea de seção circular de diâmetro igual a 40 mm tem uma extremidade fixa e outra livre, na extremidade livre é aplicado um torque de 90 N.m em sua direção axial, conforme figura acima. Com base nessas informações, a tensão de cisalhamento máxima na barra é de:

Dado: \( \pi = 3 \).

Considere a viga biapoiada abaixo.

Com base nessas informações, o módulo da reação no apoio da viga em 1 será de:

Assinale a opção que NÃO apresenta um tipo de aditivo utilizado em lubrificantes.
