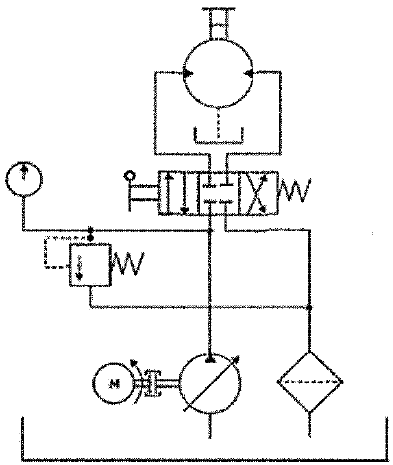

Analise o diagrama hidráulico abaixo.

Adaptado de FIALHO, A. B. Automação Hidráulica: projetos,

Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004.

Com relação ao diagrama apresentado acima, é correto afirmar que:

Considere o desenho abaixo:

Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, com relação às dimensões apresentadas, assinalando a seguir a opção correta.

(   ) O cilindro de diâmetro de 100 mm possui uma indicação de rugosidade.

(   ) O cilindro de diâmetro de 50 mm possui uma tolerância geométrica de cilindricidade.

(   ) O cilindro de diâmetro de 60 mm possui uma indicação de rugosidade.

(   ) O cilindro de diâmetro de 60 mm possui uma tolerância geométrica de coaxialidade.

(   ) O cilindro de diâmetro de 50 mm possui uma tolerância dimensional.

Assinale a opção que apresenta somente unidades de base do Sistema Internacional (SI).

Considere um motor de combustão interna de ignição por centelha de quatro tempos que opere com um ciclo ideal padrão a ar Otto. Em relação a sua curva Pressão x Volume (p x v), é correto afirmar que o gráfico p x v é composto por:

De acordo com a técnica de medição com paquímetros, o erro causado quando a graduação da escala auxiliar (nônio) não está no mesmo plano de graduação principal é o erro:

O tratamento que sempre estará associado à têmpera de um aço é o:

Sobre os materiais metálicos ferrosos, assinale a opção correta.

Assinale a opção que apresenta corretamente exemplos de ensaios destrutivos.

Analise a figura abaixo.

A figura acima representa uma barra rígida na horizontal, que sofre a ação de uma carga vertical P, apoiada por dois cilindros de aço. Calcule o encolhimento do cilindro I devido à aplicação da carga P e assinale a opção correta.

Dados: A = 100 mm; B = 300 mm; C = 200 mm; P = 80 KN; E_aco = 200 GPA e diâmetro do Cilindro = 30 mm.

Assinale a opção que apresenta o elemento de máquina que não oferece segurança contra afrouxamento sob a ação de vibração.
