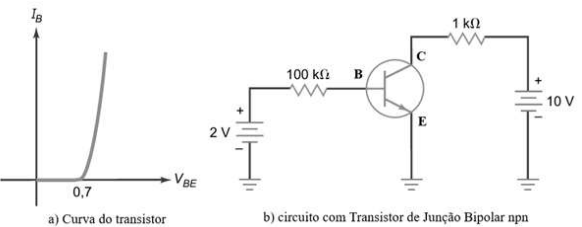

O circuito da figura b) apresenta uma fonte de tensão de V_BB = 2V polarizando diretamente um transistor através do resistor limitador de corrente de 100 kOhm. Considerando a curva de polarização deste transistor na figura a), e um ganho de corrente β_dc = 200, a corrente elétrica do coletor I_C é igual a:

Adaptado de MALVINO, A. BATES, D.J. Principios da Eletrônica. Madrid: McGraw-Hill, 2007.
