Sobre sistemas de comando para reversão de motores elétricos trifásicos e monofásicos, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Em motores trifásicos, trocar duas fases da alimentação inverte o sentido de rotação.

( ) Intertravamento entre contatores evita acionamento simultâneo e curtos-circuitos.

( ) Em monofásicos com capacitor de partida, inverter rede basta para reversão.

( ) Em monofásicos com chave centrífuga, inverter ligação principal/auxiliar preserva função da chave.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A figura abaixo apresenta as curvas de calibração de diferentes tipos de termopares, expressando a relação entre a força eletromotriz (f.e.m.) gerada e a temperatura medida. Em instrumentação térmica, a análise dessas curvas é fundamental tanto para a calibração quanto para a seleção do termopar mais adequado a uma aplicação industrial, pois a escolha do sensor deve considerar, entre outros aspectos, a faixa de temperatura de operação, a sensibilidade metrológica e o comportamento da resposta ao longo do intervalo de interesse. Em um processo industrial que opera aproximadamente entre 200 °C e 800 °C, deseja-se selecionar, entre os termopares apresentados na figura, aquele que ofereça boa sensibilidade, ampla aplicabilidade industrial e adequação à faixa de medição indicada.

Com base na análise da figura e nos critérios técnicos de seleção de termopares, assinale a alternativa correta.

Em sistemas SCADA, dispositivos RTU/PLC coletam dados de campo via protocolos como Modbus ou OPC UA, enviando para servidores centrais que geram IHM (Interface Homem-Máquina) com synópticos, historiadores de tendências e alarmes priorizados. Para monitoramento eficaz, distinguem variáveis digitais (discretas, ex.: status de válvula) de analógicas (contínuas, ex.: vazão). Qual alternativa descreve corretamente sua integração em SCADA?

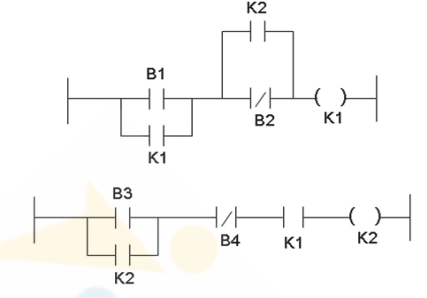

Analise o diagrama Ladder para controle sequencial de dois motores (M1 via bobina K1, M2 via K2), com botoeiras B1 (liga M1), B3 (liga M2), B2 (para M1), B4 (para M2) abaixo e defina a sequência obrigatória para ligar M1 e depois M2.

Em muitos processos industriais, a variável controlada (por exemplo, temperatura, nível ou pressão) pode ser mantida dentro de uma faixa aceitável usando um controlador liga-desliga. Nesse tipo de controle, o atuador assume apenas dois estados (por exemplo, 0%/100%, desligado/ligado). Para ajustar o comportamento do ciclo de operação, é comum adotar histerese (banda diferencial), de modo que o comando mude de estado apenas ao ultrapassar limites distintos para ligar e desligar. Um tanque possui aquecimento elétrico comandado por um controlador liga-desliga com histerese para controlar a temperatura. O setpoint é 60 °C e a histerese é de ±2 °C (banda total de 4 °C), com a seguinte lógica:

• LIGA o aquecedor quando T ≤ 58 °C.

• DESLIGA o aquecedor quando T ≥ 62 °C.

Assuma que:

• O sensor é adequado e sem falhas.

• O sistema térmico é lento (há inércia térmica).

• Não há modulação de potência: apenas ligado ou desligado.

Assinale a alternativa que descreve corretamente o efeito principal da histerese nesse controle.

Durante a calibração e validação de um sistema de detecção de presença em uma linha de produção automatizada, um técnico de automação precisa verificar a integridade do circuito de alimentação de sensores indutivos. Ao analisar o projeto elétrico, identifica que três sensores indutivos de proximidade (24 \( V \)\( c \)\( c \), 200 \( m \)\( A \) cada) estão conectados em paralelo alimentados por uma fonte de 24 \( V \)\( c \)\( c \) com capacidade máxima de 1 \( A \). Para garantir que o circuito opere dentro dos limites de segurança e confiabilidade, o técnico avalia alguns critérios sobre o comportamento de circuitos em paralelo. Diante desse contexto, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) Em uma associação em paralelo, a diferença de potencial (tensão) é idêntica em todos os ramos do circuito.

( ) A corrente total fornecida pela fonte é igual à soma algébrica das correntes individuais de cada ramo.

( ) A resistência equivalente de um circuito em paralelo é sempre inferior à menor resistência individual do conjunto.

( ) Ao desconectar um dos sensores do circuito, a resistência equivalente total aumenta.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Durante o comissionamento de uma célula de manufatura robotizada, um técnico de automação observa que os atuadores pneumáticos apresentam movimentos irregulares e sinais de oxidação precoce nas hastes. Considerando a inspeção técnica para validar a integração entre CLP e a rede pneumática, analise as assertivas abaixo:

I. As válvulas solenoide operam como sensores de fim de curso, enviando sinais de pressão pneumática para as entradas digitais do CLP a fim de confirmar o posicionamento dos cilindros.

II. A instalação de uma unidade de conservação (FRL) é indispensável para a preparação do ar, realizando a filtragem de partículas e a separação da umidade, o que protege as vedações elastoméricas e garante a durabilidade dos componentes.

III. Sensores do tipo Reed Switch utilizam o princípio da emissão de luz infravermelha para detectar a posição do êmbolo, sendo capazes de atravessar camisas de aço inox sem a necessidade de campos magnéticos.

Quais estão corretas?

Quando da montagem de um sistema de partida direta para um motor de indução trifásico em um laboratório de automação, um técnico precisa selecionar e validar os dispositivos de manobra e proteção. Sobre as especificações técnicas dos componentes disponíveis na bancada, analise as assertivas abaixo:

I. O contator é um dispositivo de manobra eletromecânico que permite o controle de cargas de alta corrente a partir de um circuito de comando de baixa potência.

II. O relé térmico (ou de sobrecarga) é o componente ideal para a proteção do motor contra correntes de curto-circuito, devido à sua rápida velocidade de atuação magnética.

III. O disjuntor motor é um dispositivo termomagnético que, em diversas aplicações, pode substituir a combinação de fusíveis e relé térmico, integrando proteção contra sobrecarga e curto-circuito em um único corpo.

Quais estão corretas?

Durante a configuração de uma bancada de automação com Controlador Lógico Programável (CLP), módulo de entradas analógicas e Interface Homem-Máquina (IHM), um técnico precisa validar algumas afirmações feitas por alunos durante a aula prática. Com base nos conceitos de arquitetura de CLPs e integração com IHM, analise a sentença abaixo:

Em módulos de entrada analógica de CLPs, sinais contínuos como 0–10 V ou 4–20 mA são convertidos por um conversor A/D em valores numéricos que o processador passa a tratar internamente, muitas vezes em faixas inteiras como 0 a 32767, dependendo da resolução e do fabricante (1ª parte). A IHM pode trocar dados com o CLP por meio de protocolos de comunicação industrial, permitindo ler e também escrever variáveis de memória, desde que isso esteja previsto na configuração do sistema e nas permissões definidas no projeto (2ª parte). O endereçamento de entradas e saídas em CLPs segue um padrão fixo e universal entre fabricantes, de modo que a mesma convenção de memória e notação pode ser aplicada indistintamente a qualquer marca (3ª parte).

Quais partes estão corretas?

Durante a calibração de uma bancada didática de controle de nível com transmissor de pressão hidrostática e inversor acionando a bomba, o técnico observa que, após uma perturbação de vazão na saída do tanque, o nível volta a se estabilizar próximo do valor de referência, mas permanece com um pequeno desvio constante em relação ao setpoint. Ao ajustar os parâmetros do controlador, ele decide atuar especificamente sobre o termo Integral (I) do PID para corrigir esse comportamento. Nesse contexto, a principal função da ação Integral (I) é
