Leia o TEXTO 03 para responder à questão a seguir.

A charge é um gênero textual sincrético, ou seja, em que se combinam a linguagem verbal e a não verbal. Partindo desse pressuposto, julgue as proposições abaixo sobre a análise da charge constituinte do TEXTO 03.

I. O humor da tirinha reside unicamente no fato de os guardas não demonstrarem o menor jeito para cuidar de crianças.

II. O texto apresenta caráter ambíguo, o que é provocado pela junção da linguagem verbal e não verbal.

III. O caráter polissêmico, na charge, da palavra “limpos” é um dos responsáveis pelo humor do texto.

IV. Se fosse analisado, isoladamente, o texto verbal, ou seja, sem a leitura da imagem, o texto não adquiriria o tom jocoso que tem.

V. O título da charge não tem importância alguma na compreensão global do texto, por isso, inclusive, deveria ser retirado.

Estão CORRETAS, apenas, as proposições

Considere a descrição do TEXTO 09, para responder à questão a seguir.

TEXTO 09

Sistemas baseados em CLP, quando excitados por sinais de natureza analógica, fazem uso de conversores analógico-digital – ADC. Seja um sistema como este, onde o ADC é de 10 bits e as entradas analógicas EA têm padrão 0 a 10 V.

A sensibilidade do ADC é, aproximadamente,

Considere a descrição do TEXTO 09, para responder à questão a seguir.

TEXTO 09

Sistemas baseados em CLP, quando excitados por sinais de natureza analógica, fazem uso de conversores analógico-digital – ADC. Seja um sistema como este, onde o ADC é de 10 bits e as entradas analógicas EA têm padrão 0 a 10 V.

A primeira entrada analógica, EA1, é excitada através de um sensor de nível capacitivo. Quando a tensão em EA1 for de 6V, qual a palavra digital presente na saída do respectivo ADC?

Considere o diagrama apresentado na Figura 12, abaixo.

A função F na sua forma mais simples é

A Figura 11 apresenta a variação da corrente no tempo, durante a partida de um motor.

Com base na Figura 11, pode-se afirmar que os momentos identificados por 1, 2, 3 e 4 correspondem, respectivamente, aos métodos de partida

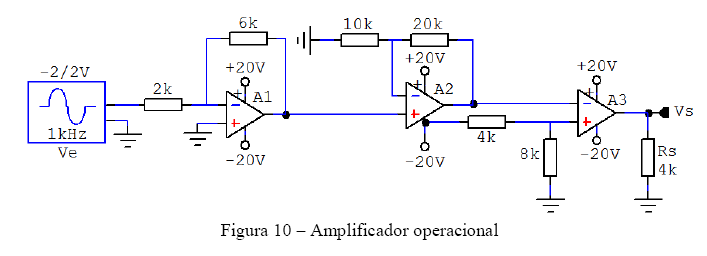

Para responder à questão a seguir, considere o circuito elétrico apresentado na Figura 10, onde os valores dos resistores estão apresentados em kΩ, Ve é um gerador de sinal senoidal de 1kHz e A1, A2 e A3 são amplificadores operacionais ideais.

As frequências dos sinais de tensão nas saídas de A1, A2 e A3 são, respectivamente,

Para responder à questão a seguir, considere o circuito elétrico apresentado na Figura 10, onde os valores dos resistores estão apresentados em kΩ, Ve é um gerador de sinal senoidal de 1kHz e A1, A2 e A3 são amplificadores operacionais ideais.

O valor pico-a-pico da corrente elétrica que percorre Rs é

Considere o circuito elétrico apresentado na Figura 09, para responder à questão a seguir.

A menor potência elétrica da fonte V1 capaz de atender este circuito, para qualquer valor ajustado em P1 é, aproximadamente,

Considere o circuito elétrico apresentado na Figura 09, para responder à questão a seguir.

Quando a corrente que atravessa P1 é o dobro da que atravessa R2, pode-se afirmar que o valor ajustado de P1 é
