Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.
As fontes I e II podem ser ligadas em paralelo, de forma a constituírem uma única fonte equivalente.
Provas

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.
O consumo de potência dos resistores na ligação padrão é menor que a potência fornecida ao circuito pela fonte I.
Provas

Considerando a imagem de satélite da região metropolitana do Rio de Janeiro mostrada acima, julgue o item subsequente.
A cornubação e as migrações sazonais são pertinentes à aglomeração urbana reconhecida na imagem.
Provas

O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue o item seguinte.
Considere que o capacitor não apresenta indícios de vazamento, mas há suspeita de que as suas placas estejam em curto-circuito. Nessa situação, o teste para avaliar se o capacitor está com suas placas em curto-circuito pode ser efetuado com um ohmímetro, havendo necessidade de se desconectar pelo menos um dos terminais do capacitor do circuito.
Provas
Um circuito elétrico que é formado a partir da conexão e do dimensionamento apropriados de um resistor e de um capacitor constitui um transdutor de freqüência de ressonância.
Provas
Em transdutores que utilizam cristais de Hall, para possibilitar medidas de grandezas em circuitos elétricos, é necessário acrescentar adequadamente ao circuito elementos denominados termistores para compensação de temperatura.
Provas

A. L. Mioduski. Elementos e técnicas modernas de medição analógica. Guanabara Dois, 1982, p. 201 (com adaptações).
A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue o item a seguir.
A ponte de Wheatstone alimentada por corrente contínua pode ser usada para medir valores de grandezas não- elétricas, tal como nível de líquidos, utilizando o mesmo princípio para medição do valor de resistência, desde que adaptado adequadamente. Nesse caso, a ponte funciona como um transdutor.
Provas

A. L. Mioduski. Elementos e técnicas modernas de medição analógica. Guanabara Dois, 1982, p. 201 (com adaptações).
A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue o item a seguir.
Com a ponte em equilíbrio, os pontos X e Y assumem um mesmo potencial elétrico. Nesse caso, a resistência Rx pode ser determinada conhecendo-se as resistências-padrão R1, R2 e R3.
Provas

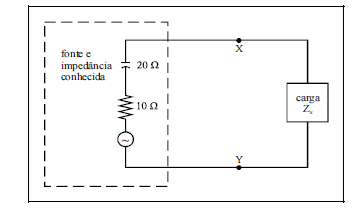

O circuito ilustrado na figura acima é utilizado para calibrar a impedância Zx, ligada em série com o circuito delimitado pelos terminais X e Y. A impedância desconhecida é formada pela composição em série de um indutor com um resistor. Em face dessa situação e considerando que deve haver casamento da impedância entre as partes conhecidas e desconhecidas no circuito, julgue o item subsequente.
Considere que um transformador de dois enrolamentos seja conectado em paralelo ao circuito da carga. Em tal situação, é impossível ajustar um valor de Zx de modo que ocorra casamento de impedância com a parte conhecida do circuito.
Provas

O circuito ilustrado na figura acima é utilizado para calibrar a impedância Zx, ligada em série com o circuito delimitado pelos terminais X e Y. A impedância desconhecida é formada pela composição em série de um indutor com um resistor. Em face dessa situação e considerando que deve haver casamento da impedância entre as partes conhecidas e desconhecidas no circuito, julgue os itens subseqüentes.

Provas
