Considerando que um usuário do STFC não tenha pagado sua conta telefônica, referente a despesas com serviço pós-pago, à operadora A, julgue o item subsecutivo.

O serviço não poderá ser suspenso, caso o assinante tenha solicitado contestação de débitos e esta ainda esteja sendo analisada pela operadora.

Com referência à Resolução da ANATEL n.º 426/2005 e ao seu anexo, julgue o item que se segue, acerca do serviço telefônico fixo comutado (STFC).

Prestadora sem poder de mercado significativo não necessita submeter seus planos de serviços alternativos à aprovação da ANATEL.

A respeito do SBTVD, julgue o item seguinte.

No projeto de instalação de uma estação de TV Digital — de elaboração obrigatória, segundo o Ministério das Comunicações —, o contorno protegido a ser considerado tem valor de 70 dB, o mesmo usado no projeto de uma estação de TV analógica.

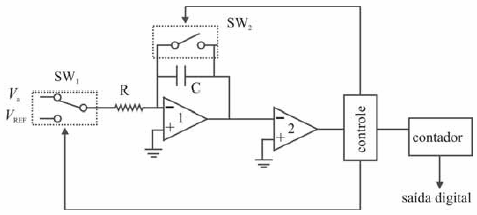

A figura acima apresenta o diagrama funcional simplificado de um circuito de conversão analógico digital do tipo integrador de rampa dupla. A unidade de controle recebe o sinal de saída do amplificador operacional 2 e envia sinais adequados para as chaves SW₁ e SW₂ e para o contador digital. As conexões do relógio não foram mostradas, para simplificar o diagrama. A tensão tem, por meio de pontes de diodos não mostradas no diagrama, sinal sempre oposto ao da entrada analógica . Acerca desse circuito, julgue o item subsequente.

Antes do início de uma nova conversão, a chave SW₂ deve ser fechada e, em seguida, aberta. A chave SW₁ deve ficar na posição indicada no diagrama acima desde o início da conversão, permanecendo assim por um número fixo preestabelecido de ciclos de relógio, sendo, em seguida, passada para a outra posição.

A figura acima apresenta o diagrama funcional simplificado de um circuito de conversão analógico digital do tipo integrador de rampa dupla. A unidade de controle recebe o sinal de saída do amplificador operacional 2 e envia sinais adequados para as chaves SW₁ e SW₂ e para o contador digital. As conexões do relógio não foram mostradas, para simplificar o diagrama. A tensão tem, por meio de pontes de diodos não mostradas no diagrama, sinal sempre oposto ao da entrada analógica . Acerca desse circuito, julgue o item subsequente.

O amplificador operacional 1 tem a função de comparar o sinal de entrada com o nível zero (terra), enquanto a função do amplificador operacional 2 é integrar o sinal resultante na saída do amplificador 1.

A figura acima apresenta o diagrama funcional simplificado de um circuito de conversão analógico digital do tipo integrador de rampa dupla. A unidade de controle recebe o sinal de saída do amplificador operacional 2 e envia sinais adequados para as chaves SW₁ e SW₂ e para o contador digital. As conexões do relógio não foram mostradas, para simplificar o diagrama. A tensão tem, por meio de pontes de diodos não mostradas no diagrama, sinal sempre oposto ao da entrada analógica . Acerca desse circuito, julgue o item subsequente.

Se a primeira fase de uma conversão durar N ciclos de relógio, então a segunda durará aproximadamente M ciclos, sendo M e N relacionados pela expressão .

Acerca do circuito lógico representado pelo diagrama acima, julgue o próximo item.

Suponha que a porta NAND de número 3 seja substituída por uma NAND de 3 entradas, sendo que duas entradas receberão os mesmos sinais indicados no diagrama acima e a terceira entrada receberá uma nova variável lógica, . Nesse caso, a nova função lógica implementada pelo circuito será .

Acerca do circuito lógico representado pelo diagrama acima, julgue o próximo item.

A expressão lógica é logicamente equivalente à expressão implementada pelo circuito acima, ou seja, possui a mesma tabela-verdade.

O diagrama acima representa um circuito que contém um amplificador operacional. As tensões elétricas de , e são a diferença de potencial entre o ponto a que a tensão está associada e o fio terra. A respeito desse circuito, considerando que o amplificador em questão é ideal, julgue o item a seguir.

A impedância de entrada do circuito, vista pela fonte que gera , é igual a .

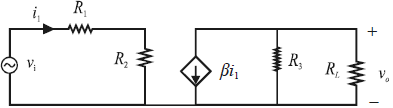

O diagrama acima representa um modelo simplificado, adequado à análise de pequenos sinais, de um amplificador eletrônico cuja carga é representada pela resistência . Considerando esse modelo e que o parâmetro é positivo, julgue o item seguinte.

O parâmetro corresponde à transcondutância do amplificador.
