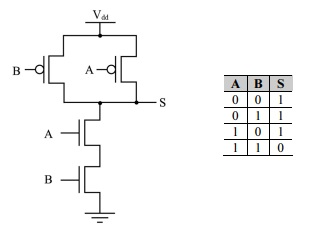

Analise o circuito da figura abaixo e identifique uma típica aplicação prática em eletrônica.

Analise a figura abaixo e assinale a alternativa que indica o erro existente nesse contexto.

Analise o multímetro na figura abaixo:

Para configurar corretamente o instrumento para efetuar uma medida de tensão CC de aproximadamente 50 V, deve-se posicionar o borne da ponteira preta em _____, o borne da ponteira vermelha em S, e o seletor em _____ na marcação _____.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Analise a figura abaixo e determine o valor da carga ZL para a situação de Máxima Transferência de Potência (MTP).

Analise o circuito com um transformador ideal da figura abaixo e determine a leitura dos amperímetros A₁ e A₂.

Determine o valor, em módulo e ângulo, de uma impedância Z em um circuito CA monofásico de tensão V = 240/0° V e potência aparente S = 120k/30° VA. Efetue arredondamentos a partir da segunda casa decimal.

Sabendo que a frequência angular da fonte CA é ω = 1,00M rad/s, determine a reatância indutiva do circuito da figura abaixo.

Considerando o circuito a transistor da figura abaixo, determine o valor do resistor Rp para que a corrente no LED seja de aproximadamente 15 mA. Assuma todos os componentes como ideais e que:
V_BE = 0,7 V. Vz = 2,2 V.

Determine o valor da reatância capacitiva do circuito da figura abaixo, assumindo frequência angular ω = 500 rad/s.

Para o divisor de tensão da figura abaixo, determine a tensão sobre o resistor R1. Assuma valores exatos para os componentes e considere que:
R1 = marrom, violeta, marrom – tolerância: dourado R2 = laranja, amarelo, marrom – tolerância: dourado
