Uma bobina é construída com espiras de fio de cobre esmaltado, em uma única camada e sobre uma fôrma cilíndrica. Utilizando-se um ohmímetro, verifica-se que a resistência elétrica da bobina é igual a 1,3 Ω.
Se a bobina for reconstruída com o dobro do número de espiras e um fio com a metade do diâmetro, o valor da resistência elétrica da bobina passará a ser de

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre a constituição dos metais puros.

( ) A ligação atômica entre os elétrons de átomos adjacentes ocorre na última camada, denominada camada de valência.
( ) Elétrons de valência são aqueles que fazem a ligação entre um átomo com mais de quatro elétrons na camada de valência com outro átomo com menos de quatro na mesma camada.
( ) Na ligação atômica, elétrons que possuem movimento helicoidal em torno do seu eixo próprio (spin) no mesmo sentido formam um par de elétrons.
( ) Metais pertencem ao grupo dos elementos denominados eletronegativos, pois seus átomos tendem a perder ou ganhar elétrons da camada de valência.
( ) A condutividade eletrônica dos metais é proporcionada pelos chamados elétrons livres, ou seja, elétrons que não estão condicionados a nenhum núcleo de átomo.
De acordo com as afirmações, a sequência correta é:

Um controlador lógico programável (CLP) de uma indústria tem apresentado falhas inesperadas, interrompendo o funcionamento de algumas máquinas. Não houve danos aos equipamentos, apenas a interrupção do processo industrial. A indústria possui um banco de capacitores, que corrige o fator de potência para 0,90. Foram propostas algumas medidas mitigadoras, listadas a seguir:

I - Correção do fator de potência da indústria para 0,92 com um banco de capacitores no quadro de distribuição principal.
II - Instalação de um filtro passivo para harmônico no quadro de distribuição principal.
III - Instalação de um no-break on-line no circuito de alimentação do CLP.
IV - Instalação na subestação de um novo transformador trifásico com ligação triângulo-estrela para alimentar os motores trifásicos que possuem inversores de frequência.

É (são) solução (ões) efetiva (s) para o problema apresentado apenas o que se afirma em

Diversos problemas de qualidade de energia elétrica nos sistemas de energia elétrica são relacionados às distorções harmônicas.
Qual problema NÃO se relaciona às distorções harmônicas?

Um data center recebe energia elétrica a quatro condutores, com tensão nominal de 220/127 V, por meio de um transformador com secundário em estrela. Os equipamentos, todos monofásicos, são ligados entre fase e neutro (127V), constituindo uma carga equilibrada. A medição de corrente elétrica em uma das fases, realizada com um analisador de energia, apresentou os seguintes resultados:
- Fundamental: I1 = 100 A; - Terceiro harmônico: I3 = 2/3 da fundamental; - Quinto harmônico: I5 = 1/4 da fundamental; - Sétimo harmônico: I7 = 1/5 da fundamental; - Décimo-primeiro harmônico: I11 = 1/10 da fundamental.

Com base nessas medições, é correto afirmar que os valores eficazes de corrente, com os devidos arredondamentos nas fases e no neutro serão, respectivamente, iguais a

Em um sistema elétrico, duas barras a e b são interligadas por uma reatância X=0,1pu.
Se os valores das tensões forem iguais a 1 pu em cada uma das barras e considerando-se senθ≈θ, a abertura angular em radianos para o fluxo de potência de 1 pu será de

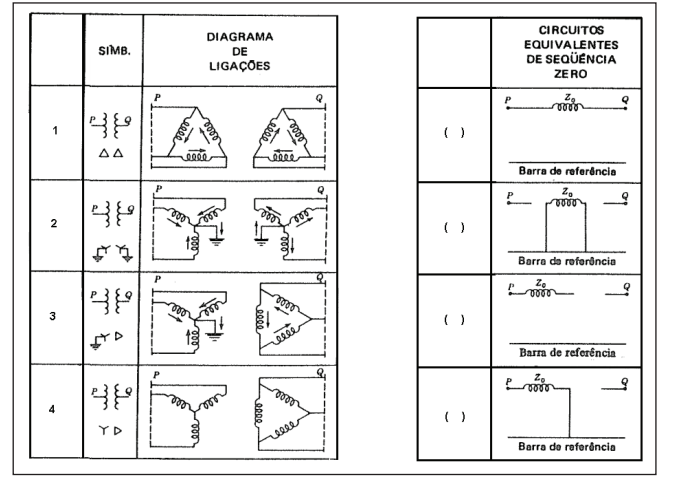

Na Figura 5, associe os diagramas de ligação de transformadores trifásicos aos seus respectivos circuitos equivalentes de sequência zero.

A sequência correta é:

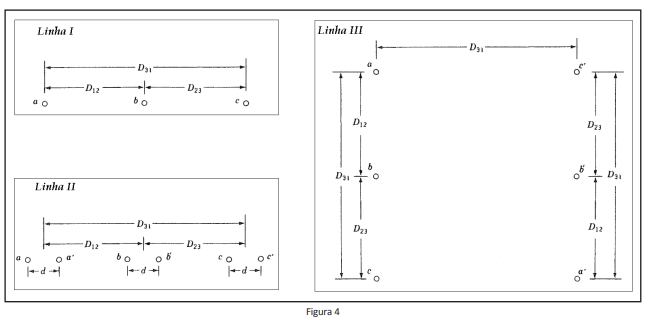

A Figura 4 apresenta a seção transversal de três linhas trifásicas, nomeadas de linhas I, II e III. As distâncias D₁₂ e D₂₃ são iguais a 10 metros; a distância d é igual a 0,5 metro; todos os condutores possuem seções transversais idênticas e as linhas são perfeitamente transpostas.

Sobre as reatâncias série de sequência positiva das linhas, é correto afirmar que

Sobre os riscos e componentes de risco previstos na norma ABNT NBR 5419-2:2015, informe se o que se afirma é verdadeiro (V) ou falso (F).

( ) Descargas atmosféricas perto da estrutura de uma casa não colocam em risco a vida dos seus moradores.
( ) Um sistema coordenado de dispositivos de proteção contra surto (DPS) numa escola reduz os riscos para a vida humana.
( ) A resistividade do piso de um museu é um fator que influencia o risco de perda inaceitável de patrimônio cultural.
( ) Descargas atmosféricas perto da linha de alimentação de um hospital colocam em risco a vida de alguns dos seus pacientes.
( ) Numa estação de tratamento de água, o único risco a ser determinado é o risco de perda inaceitável de serviço ao público.

De acordo com as afirmações, a sequência correta é:

De acordo com a ABNT NBR 5419:2015, é (são) fator (es) independente (s) da classe do sistema de proteção contra descargas atmosféricas (SPDA):
