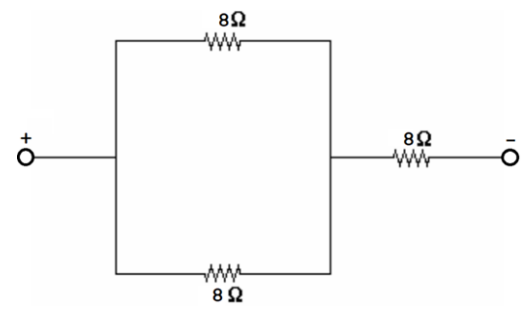

Considere o seguinte circuito:

O valor da resistência equivalente é:

Preencha as lacunas do texto a seguir considerando-se os conceitos relacionados ao diodo semicondutor.

O diodo semicondutor é formado por um processo de no qual são criados materiais semicondutores tipo N e tipo P no mesmo componente. Os terminais do diodo são identificados como (conectado ao material tipo P) e (conectado ao material tipo N). A principal característica operacional do diodo é que ele permite a passagem de corrente em .

A sequência que preenche corretamente as lacunas do texto é:

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre a condução elétrica nos materiais.

( ) Quanto mais distante a órbita de um elétron, menor a atração do núcleo. Na eletrônica, interessa a última órbita, chamada de órbita de valência. Essa órbita controla as propriedades elétricas do átomo e define se o material é condutor, semicondutor ou isolante.

( ) Nos isolantes, a atração do núcleo e do elétron de valência é muito fraca; o elétron de valência pode deslocar facilmente e, por isso, o elétron de valência é também chamado de elétron livre.

( ) Nos condutores, os elétrons de valência estão fortemente ligados ao seu átomo e não estão livres. Os materiais mais comuns deste grupo são baseados em uma combinação de dois ou mais tipos de átomos.

( ) O semicondutor é um elemento com propriedades elétricas entre as do condutor e as do isolante. Os melhores materiais deste grupo têm quatro elétrons na órbita de valência.

A sequência correta de preenchimento dos parênteses, de cima para baixo, é:

Para acionamento de motores elétricos em indústrias podem-se utilizar dois tipos de equipamentos: soft-starts e inversores de frequência.
As principais funções desses equipamentos são, respectivamente,

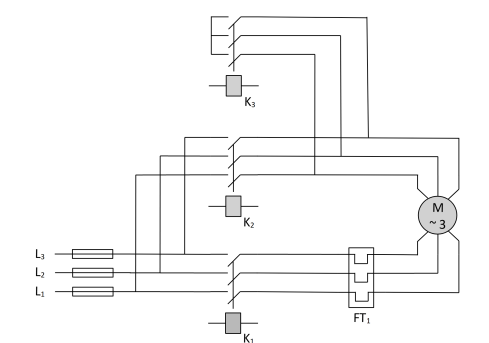

O diagrama multifilar mostrado na Figura 7 representa o diagrama do circuito de força de uma chave de partida estrela-triângulo para motores elétricos trifásicos.

Avalie as afirmações sobre o diagrama mostrado na Figura 7. I - Com o fechamento dos contatores K1 e K3, o motor inicia a sua partida em estrela. II - Com o fechamento dos contatores K2 e K3, o motor inicia a sua partida em triângulo. III - A corrente no circuito durante a partida em estrela corresponde a 33% da corrente nominal do motor. IV - A tensão no motor durante a partida em triângulo corresponde a 58% da tensão nominal da rede elétrica.

Está correto apenas o que se afirma em

Em circuitos de comando de motores industriais com contatores podem-se utilizar os chamados blocos parasitas. A principal função desses blocos é

Em uma instalação elétrica industrial de tensão nominal de 380V existem três circuitos de distribuição com as seguintes cargas:
Circuito I: um motor trifásico de 25 cv / 4 polos (tensão nominal de 380 V, corrente nominal de 35,5 A e relação corrente de partida/corrente nominal de 6,7). Circuito II: 100 lâmpadas fluorescentes de 100 W com reator de alto fator de potência. Circuito III: 10 aparelhos de ar-condicionado de 24.000 BTU (2,34 kW).

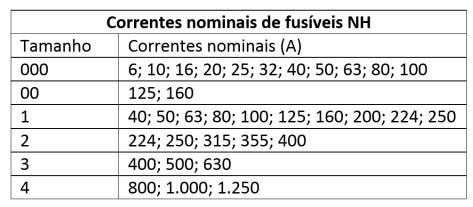

Para cada circuito deve ser determinado um fusível de proteção, escolhido dentre as opções mostradas na tabela a seguir:


Adotando-se o fator de multiplicação para cálculo da corrente do fusível igual a 0,4, para circuitos com motores, e 1,15, para circuitos com aparelhos, as correntes nominais dos fusíveis dos circuitos I, II e III devem ser, respectivamente,

Um chuveiro elétrico a ser instalado em uma residência possui as seguintes especificações: P = 7.800 W, V = 220V e fator de potência unitário. O circuito no qual o chuveiro será ligado possui comprimento de 20 m.
Considerando-se uma queda de tensão máxima no circuito de 4 %, o valor da queda de tensão unitária no circuito será de

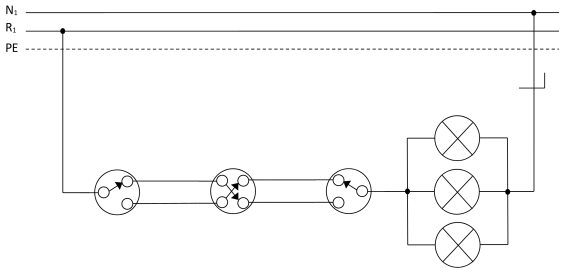

O diagrama multifilar mostrado na Figura 6 representa parte de uma instalação elétrica residencial.

Sobre esse diagrama preencha corretamente as lacunas da afirmação: As lâmpadas são comandadas por interruptor (es) e interruptor (es) .
A sequência que preenche corretamente as lacunas é:

Um capacitor é construído com duas placas de metal quadradas, paralelas e separadas por ar. Utilizando-se um capacímetro, verifica-se que a capacitância do capacitor é igual a 50 pF.
Se o capacitor for reconstruído com placas com a metade da área e separadas por um material isolante com constante dielétrica igual a 3,0, o valor da capacitância do capacitor passará a ser de
