Um técnico em eletrônica precisa especificar o tipo de saída do CLP que será comprado para o laboratório. Sabe-se que as saídas desse CLP serão usadas na comutação de sinais CC e também na comutação de sinais CA.

O tipo de saída que deve ser escolhido é o:

Os termos “fornecimento de corrente” e “absorção de corrente” são usados para descrever a maneira pela qual os dispositivos CC são conectados ao CLP. A figura abaixo mostra dois módulos de entrada dos CLPs.

Com base nesses dados, pode-se afirmar que os módulos de entrada dos CLPs A e CLPs B funcionam da seguinte maneira:

A figura abaixo apresenta um diagrama simplificado de um conversor A/D de aproximações sucessivas. A tensão analógica de entrada é VA e a saída digital é representada pelos bits Q3, Q2, Q1 e Q0, sendo Q3 o bit mais significativo. Para cada bit, o nível lógico ‘0’ é 0 volts e o nível lógico ‘1’ é +5 volts.

Os respectivos valores da saída digital para as tensões de entrada de 8,4 V; 5,8 V e 2,9 V são:

Uma fonte de tensão está ajustada para fornecer uma tensão de saída igual a 1,5 V. Se essa tensão for medida em um voltímetro digital de 4 e ½ dígitos na escala de 2 V, o visor do voltímetro irá mostrar o seguinte valor:

Considere um CLP genérico com duas entradas X100 e X101 e uma saída Y200. Segundo a norma IEC 1131-3, que descreve as linguagens de programação para CLPs, foi escrito o programa abaixo em lista de instruções:

LDN X100
ANDN X101
ST Y200

A função lógica que será implementada quando o programa for executado é:

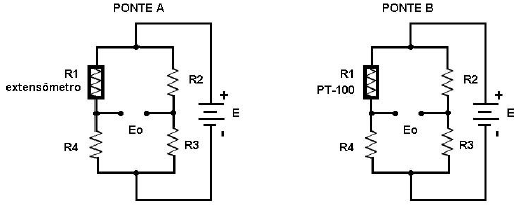

A ponte de Wheatstone é um circuito elétrico que permite a medição do valor de uma resistência elétrica desconhecida. A figura abaixo mostra duas pontes de Wheatstone, denominadas PONTE A, na qual R1 é um extensômetro de resistência elétrica, e PONTE B, na qual R1 é um PT-100.

A ponte A e a ponte B serão usadas para medir, respectivamente, as seguintes grandezas:

Um sistema de controle em malha fechada foi previamente sintonizado, mas permanece um erro de estado estacionário constante. Um técnico em eletrônica foi encarregado de corrigir a sintonia do controlador com o objetivo de eliminar o erro mencionado.

A ação de controle que deve ser ativada pelo técnico é a:
