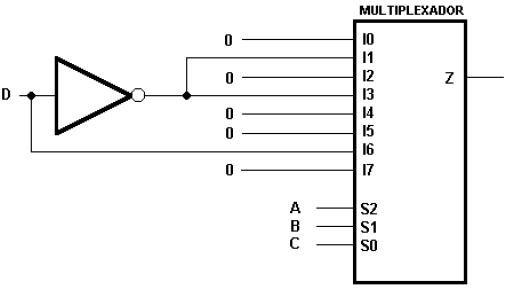

O circuito abaixo mostra a utilização de um multiplexador com oito entradas, de I0 a I7, e uma saída Z para gerar uma função lógica com as variáveis A, B, C e D. As entradas de seleção do multiplexador são S2, S1 e S0, sendo S2 a mais significativa.

A função lógica implementada por esse circuito é:
