Atenção: Analise o texto e cada bloco do diagrama dados abaixo para responder à questão.

Usando a linguagem Wiring (Arduino), deseja-se controlar um solenoide conectado a uma interface de potência (módulo de relé) por meio de um botão ligado entre o GND e o pino 4 do ESP32 (denominado BT). O módulo de relé, que é ativo em nível baixo, é acionado pelo pino 13 do ESP32.

Deseja-se que no “void setup” e no “void loop” do código (sketch) estejam, respectivamente, os seguintes comandos:

I. Nomeia o pino 13 como SND;

II. Aciona o solenoide.

Tais comandos estão descritos corretamente em:

I II

Atenção: Analise o texto e cada bloco do diagrama dados abaixo para responder à questão.

Usando a linguagem Wiring (Arduino), deseja-se controlar um solenoide conectado a uma interface de potência (módulo de relé) por meio de um botão ligado entre o GND e o pino 4 do ESP32 (denominado BT). O módulo de relé, que é ativo em nível baixo, é acionado pelo pino 13 do ESP32.

Para que o ESP32 leia corretamente o nível lógico do botão BT, sendo ele ativo em nível baixo, é necessário que o pino 4 (BT) seja configurado no “void setup” do código (sketch) como:

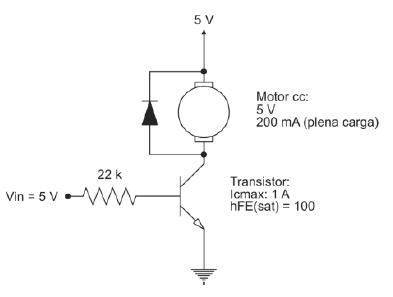

Considere a seguinte figura.

Para montar o circuito de acionamento do motor CC acima, inicialmente foi feito o teste do motor à plena carga, obtendo-se a corrente de 200 mA, seguido do cálculo do resistor de base do transistor. No entanto, ao testar o motor à plena carga com acionamento da tensão de 5 V (Vin), observou-se que a rotação do motor estava muito mais baixa que o esperado, porque

Considere as três afirmações abaixo sobre tiristores

I. Possui três terminais normalmente simbolizados por A, K e G, conduz num único sentido e o disparo ocorre por pulso de
tensão positiva no terminal G.

II. Possui dois terminais, opera bidirecionalmente gerando pulsos positivos e negativos, sendo disparado por tensão.

III. Possui três terminais normalmente simbolizados por MT1, MT2 e G, conduz nos dois sentidos e o disparo ocorre por
pulso de tensão positiva ou negativa no terminal G.

A relação correta entre as afirmações e o tipo de dispositivo é:

I II III

Em sistemas de comunicação envolvendo sinais analógicos e digitais, é normal a conversão de um pelo outro, por meio dos conversores A/D e D/A. No caso do conversor A/D, uma das etapas é responsável por nivelar as variações da tensão das amostras para valores específicos e predeterminados. Tal etapa é denominada

A figura abaixo representa um trecho de fluxograma de um código (sketch) a ser escrito em Wiring (linguagem do Arduino).

Trata-se de uma estrutura de controle do tipo:

Uma fonte de alimentação linear tem em sua entrada o circuito abaixo. Para efeito de teste, o circuito foi alimentado em uma rede de 220 V – 60 Hz e foi usada uma carga resistiva. A tensão de saída (Vout) foi medida com um multímetro com o seletor em 200 Vdc.

Observação: considerar !$ π !$ = 3,14. Nestas condições, o valor medido pelo multímetro foi, aproximadamente,

Considere a figura abaixo para analisar as proposições a seguir.

I. Os elementos representados entre a válvula direcional e o atuador têm a finalidade de regular o fluxo do atuador.

II. Para o avanço do atuador é necessário o acionamento de Y1.

III. Para o avanço do atuador é necessário o acionamento de Y2.

IV. Após a elevação da carga e retorno da válvula direcional para a posição central, o atuador tende a recuar se a carga permanecer, devido às conexões de alívio representadas pelas linhas tracejadas.

É correto o que se afirma APENAS em

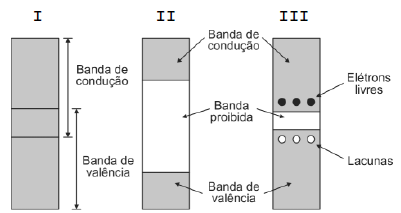

As propriedades elétricas de um dado material dependem diretamente da configuração de suas bandas de energia e do tamanho da banda proibida, que é a diferença de energia entre a banda de valência e a banda de condução.

(Disponível em: https://wiki.ifsc.edu.br)

Na figura, as características elétricas dos materiais representadas por I, II e III são, respectivamente,

Considere as variáveis usadas para o projeto de iluminação usando o método dos lúmens:

!$ Φ !$T = fluxo luminoso total, em lúmens

!$ Φ !$L = fluxo luminoso de cada lâmpada, em lúmens

E = iluminância, em lux

S = área do ambiente, em m²

!$ μ !$ = coeficiente de utilização

d = fator de depreciação

n = número de lâmpadas do ambiente.

Para se chegar ao número de lâmpadas adequadas ao ambiente a partir da iluminância desejada para o ambiente e conhecidos os demais dados (área, coeficiente de utilização e fator de depreciação), dois cálculos devem ser realizados na seguinte ordem:

1º 2º
