Na pintura da fachada externa de um imóvel de três pavimentos de um órgão público foi contratada uma empresa para execução do serviço. Todos os funcionários desta empresa, alocados para a execução das atividades, tiveram o adequado treinamento para trabalho em altura com os respectivos registros de treinamento periódicos arquivados na empresa prestadora do serviço.

Efetuada a inspeção rotineira constatou-se que, diariamente, todos os funcionários possuíam os devidos Equipamentos de Proteção Individual para trabalho em altura.

Infelizmente em uma determinada manhã um dos operários sofreu um acidente caindo do andaime a 4 m de altura. Isto ocorreu porque ele, embora utilizasse o cinto de segurança tipo paraquedas, não o fixou ao ponto de ancoragem. A queda comprometeu permanentemente sua mobilidade e saúde ocupacional. O sindicato que o representa entrou com uma ação reparadora na Justiça.

Neste caso, quem responde legalmente pelo acidente é

Considere o diagrama PERT-CPM, abaixo.



Sabendo-se que a unidade de medidas é semanas e que a atividade 1 inicia-se no momento 0 (zero) e que o tempo limite para a conclusão da atividade 6 é de 22 semanas, o caminho crítico e a respectiva folga da atividade 6 é

Segundo a NBR 9050, os corredores junto a balcões de autosserviço, balcões de caixas para pagamento, bilheterias ou similares, acessíveis para Portadores de Cadeira de Rodas, devem estar vinculados a rotas acessíveis, garantindo-se as áreas de circulação e manobra no seu início e término, conforme ilustração abaixo.



Estes corredores devem ter largura, em m, de, no mínimo,

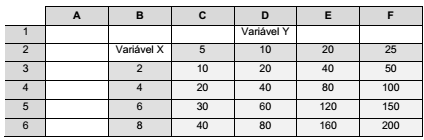

Para um cálculo de engenharia é necessário fazer uma tabela contendo o produto das variáveis X e Y. Uma planilha Excel foi usada para a elaboração desta tabela. Os valores da variável X estão na coluna B da planilha e os valores da variável Y estão na linha 2.



Para preencher o resto da tabela (área C3:F6) utilizando os comandos crtl+R e crtl+D, a célula C3 foi preenchida com

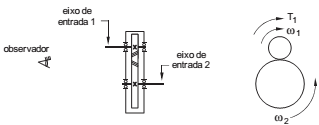

Um redutor simples com dois eixos e duas engrenagens helicoidais, é acionado por um motor que fornece um torque, T1 = 200 N • m, constante ao eixo de entrada, 1, pinhão, que gira com velocidade angular ω1 = 300 rpm. A relação de redução é 2:1. O rendimento desta transmissão é 90%. A velocidade angular do eixo de saída é anti-horária, ω2, quando vista pelo observador indicado.



Pode-se afirmar que o torque no eixo de saída, T2 é

Em um ponto de uma estrutura existem as tensões indicadas no elemento conforme abaixo.



A máxima tensão de cisalhamento que ocorre no ponto, em MPa é

Considere a figura abaixo.

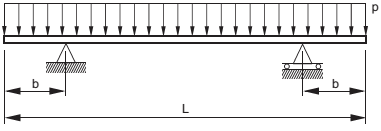

Para a viga prismática de comprimento L, sujeita a um carregamento uniforme, p, e apoiada em suportes equidistantes das extremidades, o valor de b/L que permitirá à viga resistir o maior valor da carga p é

Considere a figura abaixo.



A interpretação correta é a de que o

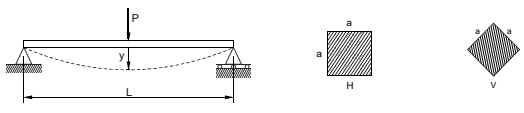

Para a viga prismática de comprimento L, sujeita a uma força P no ponto médio está sendo considerada uma seção transversal quadrada de lado a. Porém, o engenheiro está com dúvidas sobre as vantagens e desvantagens em se ter a configuração H (com os lados horizontal e vertical) ou a configuração V (com as diagonais horizontal e vertical). Chamando de resistência a capacidade de suportar a carga P, e de rigidez, a pouca deformação, considere:



I. Ambas configurações têm a mesma resistência.

II. Ambas configurações têm a mesma rigidez.

III. H resiste mais que V.

IV. V é mais rígida que H.

Está correto o que consta APENAS em

O diagrama p × V de um ciclo padrão a ar ideal representa os processos que ocorrem em um motor de combustão interna alternativo de 4 tempos. O calor transferido ao motor é 1440 kJ/kg em cada ciclo. A pressão e a temperatura no ponto 2 são 3 MPa e 700 K, respectivamente.

Considere Cv ar = 720 J/kg.K, Cp ar = 1000 J/kg.K, Rar = 287 J/kg.K

Sobre esse ciclo, considere:

I. o ciclo mostrado representa um motor Diesel.

II. a pressão e a temperatura no ponto 3 são 14 MPa e 3000 K, respectivamente.

III. a pressão no ponto 3 é 9 MPa.

IV. a temperatura no ponto 3 é 2700 K.



Está correto o que consta APENAS em
