Questões do Concurso TCE-PR - CESPE / CEBRASPE

857763 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

Assinale a opção correta de acordo com a NBR 8403:1984, que trata da aplicação de linhas em desenhos.

A

A linha tracejada larga pode ser utilizada para contornos e arestas não visíveis.

B

A linha traço e ponto estreita pode ser utilizada para marcar a interrupção de um desenho.

C

A relação de larguras entre as linhas larga e estreita não deve ser inferior a 1,5.

D

As linhas de chamada devem terminar com uma seta se conduzirem a uma linha de cota.

E

A linha contígua estreita deve ser utilizada para representar arestas visíveis e limites de vistas ou cortes.

Provas

Questão presente nas seguintes provas

857762 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×
Analista de Controle - Engenharia Elétrica
Provas ×

Planejamento e Controle de ObrasCanteiros de Obras

Considere que determinado projeto, com índice de desempenho de custos e de prazo próximo ao planejado, tenha sido concluído com grande margem de atraso. Nessa situação, o atraso pode ser justificado pelo fato de

A

ter sido realizada, no método do projeto, uma análise global do desempenho de prazos, em vez de uma análise pelo caminho crítico, o que comprometeu o resultado esperado.

B

ter havido uma distorção na escala do gráfico no projeto.

C

o projeto corresponder a um percentual aleatório de projetos em que a análise de valor agregado não se aplica.

D

pequenas variações no projeto representarem grandes distorções de desempenho, uma vez que a análise do método é pontual.

E

ter sido escolhido um método de sumarização não adequado para o projeto.

Provas

Questão presente nas seguintes provas

857761 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

Patrimônio Ambiental, Cultural e ArquitetônicoTeoria e História do Patrimônio
UrbanismoPolíticas Públicas

Assinale a opção correta a respeito do desenvolvimento de projetos urbanos de assentamentos humanos sustentáveis, de acordo com a Agenda Habitat.

A

Em cidades consolidadas, a preservação de patrimônios históricos, sobretudo aqueles sob a proteção da convenção da UNESCO, impede o desenvolvimento de assentamentos humanos sustentáveis.

B

A diversificação espacial, por meio do uso misto de atividades, como serviços e moradias, compromete a gestão de assentamentos humanos sustentáveis em razão da multiplicidade de demandas relacionadas à infraestrutura urbana.

C

A atuação conjunta de países e atores de organizações públicas, privadas, voluntárias e comunitárias compromete o gerenciamento e o desenvolvimento dos assentamentos humanos sustentáveis, devido à interferência de diferentes agentes nos processos decisórios.

D

Os assentamentos humanos equitativos comprometem as classes sociais de baixa renda, devido ao fato de não oferecer igualdade de oportunidades para o desenvolvimento social dos membros dessa camada da sociedade.

E

De acordo com o referido documento, deve-se garantir e viabilizar a participação feminina nas discussões sobre políticas urbanas voltadas ao planejamento e ao desenvolvimento de assentamentos humanos sustentáveis.

Provas

Questão presente nas seguintes provas

857758 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

Processos de ProjetoEtapas do Processo

De acordo com o disposto na NBR 13532:1995, que trata das atividades técnicas de projeto de arquitetura exigíveis para a construção de edificações, assinale a opção correta.

A

Na etapa de estudo preliminar de arquitetura (EP–ARQ), é obrigatória a apresentação de memorial justificativo.

B

Na etapa do Programa de Necessidades de Arquitetura (PN–ARQ), deve ser apresentada uma planta geral de implantação do edifício.

C

A etapa projeto básico de arquitetura (PB–ARQ) é opcional.

D

Devem-se apresentar os mesmos documentos técnicos no estudo de viabilidade de arquitetura (EV–ARQ) e no estudo preliminar de arquitetura (EP–ARQ).

E

Rejeitados, os documentos técnicos (desenhos e textos) do projeto podem ser revistos por um profissional especificamente contratado para essa finalidade.

Provas

Questão presente nas seguintes provas

857757 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

Instalações PrediaisAr Condicionado

No que se refere a sistemas de condicionamento de ar e seus complementos, assinale a opção correta.

A

Os condicionadores de janela, aparelhos compactos, com um corpo único, e que podem ser instalados na parede ou na janela, são mais silenciosos que os da linha split.

B

O sistema split é dividido em duas ou mais unidades: uma externa (condensadora) e uma ou mais unidades internas (evaporadoras). Um aspecto negativo desse produto é o fato de o compressor, item com maior nível de ruído, localizar-se na unidade interna.

C

Os condicionadores de ar do tipo fan coil utilizam água gelada em seu sistema, podendo o insuflamento interno ser direto ou em sistemas com ramais de dutos. Na unidade externa, a aparelhagem conta com um ou mais chillers.

D

O condicionador de ar self contained, mais eficaz que os modelos split tradicionais, reúne a condensadora e a evaporadora em um único gabinete. Esse aparelho, que prescinde de casa de máquinas, tem a vantagem de possuir o ciclo reverso, ou seja, resfria e também aquece.

E

De acordo com a tabela a seguir, o equipamento de ar condicionado recomendado para resfriar um quarto com dimensões 2,50 m × 3,00 m em um apartamento deve ter capacidade de, no mínimo, 10.000 BTUs.
Alternativa 5-1

Provas

Questão presente nas seguintes provas

857756 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

Instalações PrediaisInstalações Hidrossanitárias

Em relação a instalações hidrossanitárias, assinale a opção correta.

A

Em um edifício de escritórios de 6 andares, cada andar com 120 m², uma pessoa por 6 m², 50 L de água por pessoa e uma reserva de incêndio igual a 20%, os reservatórios inferior (3/5) e superior (2/5) devem armazenar, respectivamente, 3.600 L e 2.400 L de água.

B

O sistema hidropneumático de abastecimento de água é mais caro que os sistemas direto e indireto porque, além dos reservatórios inferior e superior, engloba uma bomba centrífuga, um injetor de ar e um tanque de pressão.

C

Na figura a seguir, os números 1, 2, 4 e 5 ilustram, respectivamente, um sifão, uma caixa sifonada, uma caixa de inspeção e uma caixa de gordura. Alternativa 3-1

D

O registro de pressão, que deve ser utilizado totalmente fechado ou totalmente aberto, tem como função fechar totalmente o fluxo de água de um ambiente para possibilitar os serviços de manutenção da rede.

E

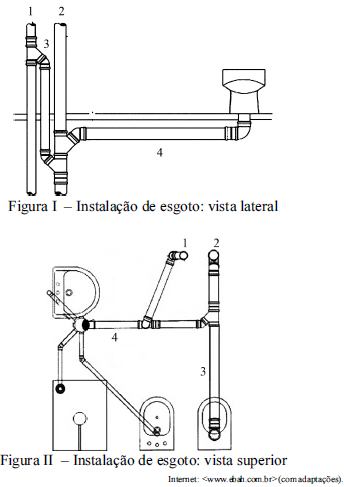

A seguir, os elementos identificados por números na figura I correspondem aos mesmos elementos indicados por números na figura II, ou seja, em ambas, 1 e 3 correspondem à coluna de ventilação; 2, ao tubo de queda; 4, ao ramal de descarga.
Alternativa 5-1

Provas

Questão presente nas seguintes provas

857755 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação
Processos de ProjetoEtapas do Processo
ProjetosAnálise Projetual

Com relação ao projeto de arquitetura para edifícios, assinale a opção correta.

A

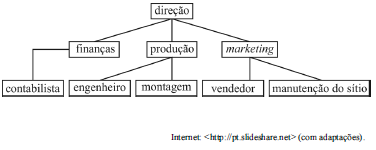

A figura a seguir corresponde ao fluxograma de uma pequena empresa.

Alternativa 1-1

B

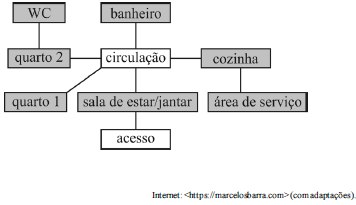

Na figura a seguir, que mostra o fluxograma de uma pequena habitação de dois quartos, um deles com suíte, todos os fluxos são de fácil circulação e desimpedidos.
Alternativa 2-1

C

Um hospital de porte médio é considerado um programa complexo, pois apresenta basicamente três níveis de circulação: circulação médica, circulação de serviços e circulação do público, sendo as duas primeiras restritas.

D

A implantação de uma edificação é definida pela planta de situação, cuja finalidade é situar a construção no terreno.

E

A localização do terreno dentro de uma área maior — como, por exemplo, no caso da representação do formato do lote em um loteamento urbano — constitui o projeto de locação.

Provas

Questão presente nas seguintes provas

857754 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

enunciado 857754-1

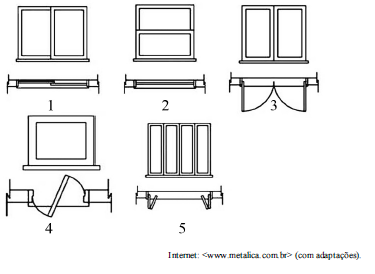

Com base nas figuras precedentes, que ilustram modelos de janelas, assinale a opção correta.

A

A janela 2, de guilhotina, possibilita, ao mesmo tempo, a entrada do ar frio e a saída do ar quente, mas exige uma constante regulagem para a manutenção da tensão dos cabos e do nível das folhas.

B

A janela 3 projeta-se para o exterior, o que facilita o trabalho de limpeza e a colocação de grades de segurança.

C

A janela 4, além de liberar 100% do vão para a ventilação, não apresenta nenhuma desvantagem, pois permite o direcionamento do ar para a direita ou para a esquerda e é fácil de limpar.

D

A janela 5 é denominada pivotante ou basculante vertical e, do ponto de vista da ventilação, equivale à de abrir.

E

A janela 1, embora a limpeza tanto de sua face interna como externa seja difícil, tem a vantagem de liberar 70% do vão para efeito de ventilação.

Provas

Questão presente nas seguintes provas

857753 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

ProjetosAnálise Projetual

enunciado 857753-1

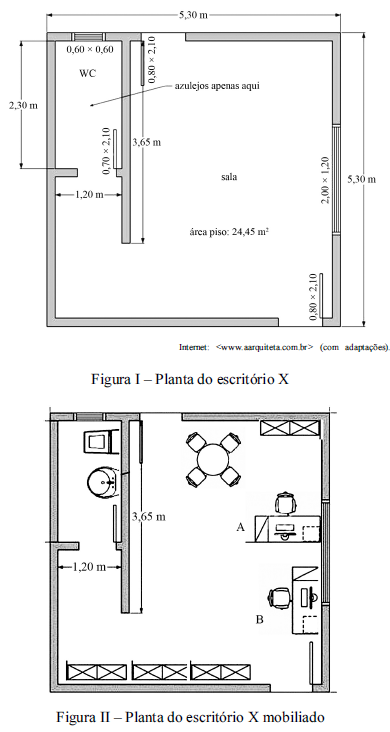

Com base nas plantas de escritório representadas nas figuras precedentes, assinale a opção correta.

A

Para se darem duas demãos de pintura nas paredes externas do escritório com tinta látex PVA de 3,6 L que renda 30 m² por demão serão necessários, no máximo, 3 galões.

B

Uma chapa de compensado naval de 220 mm × 160 mm × 25 mm será insuficiente para confeccionar as três portas do escritório.

C

Com referência à iluminação natural, a localização do empregado que trabalhará na mesa B será mais confortável que a daquele que trabalhará na mesa A.

D

Se a superfície do piso de todos os ambientes do escritório X for revestida com placas de porcelanato de 0,50 cm × 0,50 cm, serão necessárias 102 unidades para tal revestimento, considerando-se uma estimativa de 10% referentes a perdas.

E

Se o pé-direito do banheiro do escritório X for igual a 2,60 m, então, se forem estimados 10% de perdas, serão necessários cerca de 500 azulejos de 20 cm × 20 cm para cobrir as paredes internas desse cômodo.

Provas

Questão presente nas seguintes provas

857752 Ano: 2016
Disciplina: Arquitetura
Banca: CESPE / CEBRASPE
Orgão: TCE-PR

Provas:

Analista de Controle - Arquitetura
Provas ×

enunciado 857752-1

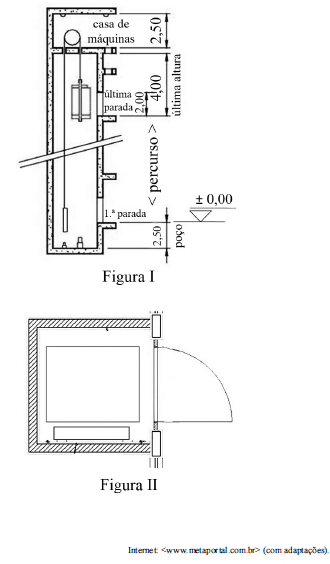

Considerando as figuras precedentes, que mostram alguns aspectos do projeto de um poço de elevador de determinado edifício, assinale a opção correta.

A

A finalidade do poço de elevador é conter o contrapeso quando a cabine estiver na última parada; estando a cabine no primeiro piso, o poço deverá conter a parte inferior da cabine.

B

A figura I representa, em planta, a caixa de um elevador vedada com alvenaria revestida, que, na figura II, está representada em corte.

C

Na parte superior do corte está representada uma folga de 2,00 m para frenagem do elevador, em caso de pane do sistema.

D

Se o edifício em questão tiver 3 pavimentos, cada um deles com pé-direito de 3,00 m, e as lajes, inclusive a da casa de máquinas, tiverem, cada uma, 0,15 m de espessura, então a altura total do poço deverá ser maior que 15,00 m.

E

A cota de coroamento do poço será de +16,10 m se a medida piso-a-piso dos pavimentos for de 3,15 m e todas as lajes tiverem 15 cm de espessura.
