Tamanho real é a grandeza que as coisas têm na realidade. Mas, nem todos os objetos podem ser representados no papel em tamanho real. Alguns são muito grandes que não caberiam em uma folha. Outros são tão pequenos, que se os reproduzíssemos em tamanho real seria impossível analisar seus detalhes. Para trabalhar desenho técnico mecânico é necessário adotar Escala. Se o tamanho real de um comprimento da peça é de 2400mm, que escala de redução será usada para representar esse mesmo comprimento em uma cota de 60mm no desenho técnico?

Alguns sólidos geométricos, chamados sólidos de revolução, podem ser formados pela rotação de figuras planas em torno de um eixo. A figura plana que dá origem ao sólido de revolução chama-se figura geradora. A linha que gira ao redor do eixo formando a superfície de revolução é chamada linha geratriz. A figura geradora de um cone será:

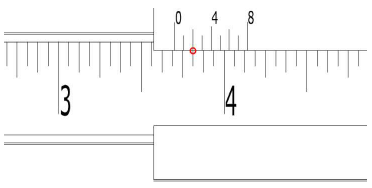

O paquímetro é instrumento de medição utilizado para medir pequenas quantidades de peças e suas dimensões internas, externas, de profundidade e de ressaltos, podem realizar leituras nos sistemas métrico e inglês. Observe a figura abaixo e realize a CORRETA leitura do paquímetro no sistema inglês.

Faça a leitura CORRETA do micrômetro externo a seguir.

A metrologia dimensional é a ciência que estuda os conhecimentos relativos à medição de comprimentos, ângulos e estados de superfície. O micrômetro é um instrumento que permite a leitura em centésimos e milésimos de milímetro de maneira simples, existe vários tipos de micrômetro para diversos tipos de aplicações. Qual tipo de micrômetro é recomendado para medição de uma fresa de topo?

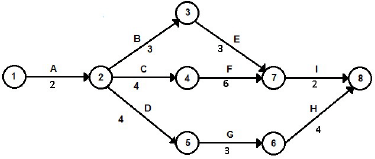

O CPM (Critical Parth Method – Método do Caminho Crítico) foi criado na empresa norte-americana Dupont com o objetivo de realizar as paradas de manutenção no menor prazo possível e com o nível constante de utilização dos recursos, se utiliza de construções gráficas simples como flechas, círculos numerados e linhas tracejadas, que constituem, respectivamente. Analise o gráfico CPM e defina o caminho crítico, marcando CORRETAMENTE.

A manutenção mecânica de máquinas e equipamentos é um importante instrumento que garante o funcionamento constante dos maquinários na indústria. Na busca de maior eficiência da manutenção produtiva, por meio de um sistema compreensivo, baseado no respeito individual e na total participação dos empregados, surgiu a TPM (total productive maintenance), em 1970, no Japão. Quais os cinco principais pilares da TPM que são as bases sobre as quais é construído um programa de TPM que busca metas, tais como defeito zero, falhas zero, aumento da disponibilidade de equipamento e lucratividade?

Um Comando Numérico Computadorizado na linguagem ISO é formado por blocos de palavras que dão origem às funções que controlam a máquina: As funções miscelâneas (M), funções preparatórias G, funções auxiliares e as informações de geometria. Analise o bloco a seguir e identifique respectivamente as funções da segunda e da quinta palavra.

N10 G01 X0 Z0 M08 f.1 #

Defina como verdadeira (V) ou falsa (F), e marque a opção CORRETA, no que corresponde às funções preparatória G40, G41 e G42 em uma programação CNC.

I. São funções de compensação do raio da ferramenta.

II. A aplicação é apenas em ferramentas que tem corte na periferia tais como fresas de topo e fresas frontais.

III. Brocas, alargadores, barras de mandrilar e machos não usam compensação do raio da ferramenta.

O parafuso é um elemento de máquina empregado para unir e manter juntas peças de máquinas, geralmente formando conjuntos com porcas e arruelas. Que tipo de parafuso é recomendado em situações que se necessita montagem e desmontam recorrentes, sem cabeça, com roscas nas duas extremidades e que podem ter sentido oposto?
