Observe a figura:

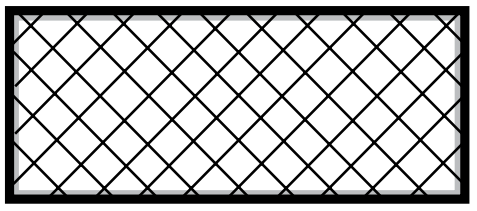

Em desenho técnico, a figura representa, em área de corte por meio de hachuras, o material

Observe a figura a seguir.

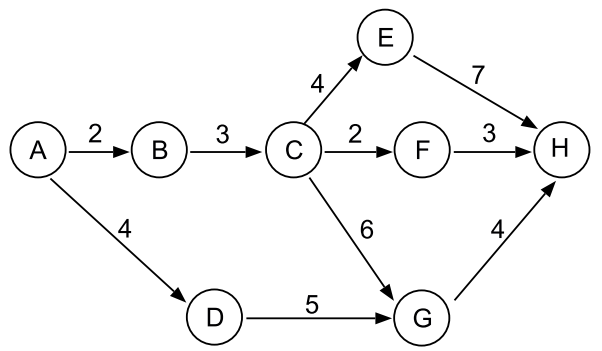

No diagrama de um projeto, esquematizado na figura, os eventos estão representados por círculos, e a duração das atividades entre os eventos, em semanas, é dada ao lado das setas. O caminho crítico desse projeto é, em semanas,

Observe a figura a seguir.

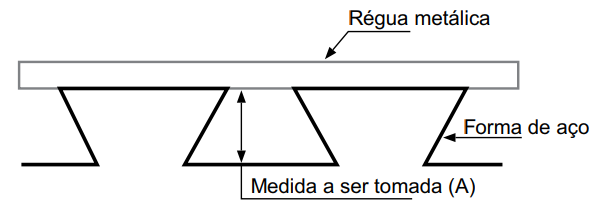

Nas estruturas mistas de aço e concreto, a telha-forma de aço colaborante representada na figura é a

Observe a figura a seguir.

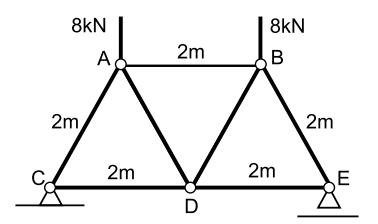

A figura representa a treliça plana de uma cobertura com sete barras de madeira de comprimento igual a 2 metros. Considerando o carregamento vertical de 8 kN nos nós A e B, uma das barras submetida apenas à tração é
