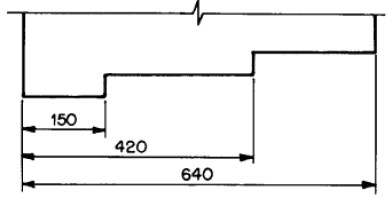

De acordo com a norma específica de cotagem em desenho técnico, é CORRETO afirmar que a figura a seguir representa:

Para a elaboração de um projeto de uma escola municipal, verificou-se a necessidade de implementação de uma rampa que dará acesso à cantina e precisará vencer o desnível de 1,20m existente. Admitindo-se a inclinação máxima de 8,33% prevista em legislação, o comprimento total da rampa deverá ser de:

Durante o desenho de um projeto no programa AutoCAD® (versão inglês), comumente deleta-se e insere-se uma grande quantidade de elementos, os quais acabam por sobrecarregar o arquivo original. O comando que remove objetos não utilizados no desenho através de uma série de filtros, tais como blocos, layers, espessuras de linhas, textos, entre outros, é conhecido como:

O comando no programa AutoCAD® (versão inglês) que serve para editar polylines e também transformar linhas e arcos em polylines é chamado de:

Analise a peça a seguir e assinale a alternativa que representa CORRETAMENTE a vista superior.

Considerando as teclas de atalhos do programa AutoCAD® (versão inglês), é CORRETO afirmar que a tecla de função F8 ativa o comando de:

Considerando que a execução de uma obra de construção civil necessita, em sua grande maioria, de elaboração de projetos de arquitetura e projetos complementares, é CORRETO afirmar que a figura a seguir representa:

A figura a seguir representa o corte de um terreno com desnível constante em toda a sua extensão.

É CORRETO afirmar que este desnível possui uma inclinação de:

Os materiais mais comumente utilizados na construção civil, e consequentemente na elaboração de projetos de arquitetura, têm sua convenção representada por meio de exemplos da NBR 6492/94 – Representação de projetos de arquitetura. Nesse sentido, a figura a seguir representa qual elemento?

Assinale a alternativa que corresponde ao elemento gráfico que demonstra a vista superior do plano secante horizontal, localizado a aproximadamente 1,50m do piso em referência, representando todos os elementos considerados necessários.
