Em relação ao que preconiza a ABNT NBR ISO 21502:2021 sobre o gerenciamento de cronograma, assinale a alternativa INCORRETA.

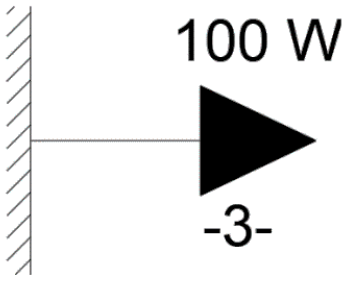

Com base na Figura 1 ilustrada a seguir, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

Figura 1

( ) Representa uma tomada alta com altura que pode variar entre 180 e 220 cm.

( ) A potência apresentada indica que a tomada pode ser classificada como TUG, isto é, tomada de uso geral.

( ) É possível afirmar que a bitola dos condutores, que deverão ser utilizados para ligar a tomada, é de 3 mm.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Um circuito apresenta rendimento, isto é, relação entre a potência de saída e potência de entrada de 1,00; fator de potência de 0,80; potência nominal de 2.000 W, e a região onde ele está inserido possui uma tensão entre fase e neutro de 220 V. Com base nesse circuito, assinale a alternativa que apresenta o valor correto da corrente de projeto, considerando uma ligação monofásica.

A ABNT NBR 6122:2022 apresenta alguns critérios adicionais para as fundações rasas (direta ou superficial). Sobre esses critérios, analise as assertivas abaixo:

I. Em planta, as sapatas isoladas ou os blocos devem ter dimensões inferiores a 60 cm.

II. Nas divisas com terrenos vizinhos, a profundidade de apoio não pode ser inferior a 2,5 metros.

III. Todas as partes da fundação rasa em contato com o solo devem ser concretadas sobre um lastro de concreto não estrutural com no mínimo 5 cm de espessura.

Quais estão corretos?

A ABNT NBR 6484:2020 apresenta o estado de compacidade e consistência dos solos. Se, em uma sondagem de simples reconhecimento (SPT), obtém-se um índice de resistência à penetração (N) de 7 (sete), assinale a alternativa que apresenta a designação que deve ser fornecida no relatório de sondagem, considerando que o solo seja formado por areias e siltes arenosos.

Em uma sondagem de simples reconhecimento, obteve-se os seguintes resultados a uma profundidade de 6 metros: 16/16 – 14/15 – 13/14. Com base nessa sondagem, assinale a alternativa que apresenta o índice de resistência à penetração adequado para utilizar em projeto de fundações e que atenda à ABNT NBR 6484:2020.

Sabendo que para calcular a tensão normal de flexão máxima é necessário determinar o momento de inércia, o momento fletor máximo e a posição da linha neutra, assinale a alternativa que apresenta a tensão normal de flexão máxima em módulo para a estrutura descrita anteriormente.

Em relação à estrutura descrita, analise as assertivas abaixo:

I. Se a viga metálica fosse instalada com a base de 10 cm e a altura de 12 cm, a tensão normal de flexão máxima seria menor.

II. A viga descrita é classificada como uma estrutura isostática.

III. A reação vertical no apoio engastado é de 2,25 kN.

Quais estão corretas?

O módulo de resistência à flexão é uma propriedade geométrica muito utilizada para calcular a tensão máxima em peças simétricas. Se uma peça de madeira apresenta 60 mm de base e 100 mm de altura, assinale a alternativa que apresenta o módulo de resistência à flexão correto.

Para um entendimento adequado da estabilidade global da estrutura, é necessária uma série de conhecimentos acerca de esforços de 1ª e 2ª ordem. Também é importante saber identificar quais elementos da estrutura são de contraventamento e quais são contraventados. Sobre a instabilidade e os efeitos de 2ª ordem preconizados pela ABNT NBR 6118:2014, analise as assertivas abaixo:

I. As estruturas de nós fixos apresentam deslocamentos horizontais pequenos e, por decorrência, os efeitos globais de 2ª ordem são desprezíveis. Nessas estruturas, basta considerar os efeitos locais e localizados de 2ª ordem.

II. As subestruturas de contraventamento devem ser obrigatoriamente de nós fixos, já as subestruturas contraventadas podem ser de nós fixos ou de nós móveis.

III. Nas estruturas de nós fixos, o cálculo pode ser realizado considerando cada elemento comprimido isoladamente, como barra vinculada nas extremidades aos demais elementos estruturais que ali concorrem, onde se aplicam os esforços obtidos pela análise da estrutura efetuada segundo a teoria de 1ª ordem.

Quais estão corretas?
