Tem-se à disposição um transformador monofásico com relação de transformação de 120:480 V e potência aparente total de12 kVA. Este transformador foi utilizado como autotransformador para fornecer 480 V a um circuito a partir de uma fonte de tensão alternada de 600 V.

Considerando que o sistema opera sem perdas e que não há problema de isolação, qual será a potência aparente máxima do autotransformador?

Caso

Utilize a descrição abaixo para responder as questões 38 e 39.

Sabe-se que a fórmula da corrente de um sistema monofásico é determinada pela equação abaixo:

i(t) = 50∙sen(ωt) + 18∙sen(3ωt) + 6∙sen(5ωt – π)

Assinale a alternativa que contenha o valor da distorção harmônica total de corrente considerando que a frequência angular fundamental seja ω.

Caso

Utilize a descrição abaixo para responder as questões 38 e 39.

Sabe-se que a fórmula da corrente de um sistema monofásico é determinada pela equação abaixo:

i(t) = 50∙sen(ωt) + 18∙sen(3ωt) + 6∙sen(5ωt – π)

Assinale a alternativa que contenha o valor da corrente eficaz total em amperes.

Considere um sistema trifásico simétrico a quatro fios com tensão de fase eficaz de 220 V.

Assinale a alternativa que mostra o valor de pico da tensão de linha.

Durante a fiscalização de uma obra de infraestrutura elétrica, o engenheiro constata um desvio no cronograma físico-financeiro e a necessidade de correções técnica em relação ao planejado.

Qual documento é o instrumento obrigatório para o registro fiel de todas as ocorrências, orientações da fiscalização e eventuais imprevistos que alterem o curso dos trabalhos?

Em sistemas de distribuição, qual é a principal característica e vantagem da configuração de rede do tipo anel em comparação com a rede estritamente radial?

No desenvolvimento de um Estudo de Viabilidade Técnica e Econômica (EVTE) para a implementação de um sistema de correção de fator de potência (banco de capacitores), um engenheiro deve apresentar o tempo estimado para que a economia nas faturas de energia (eliminação de multas por excedente reativo) iguale o capital investido.

Qual indicador financeiro fornece essa métrica de tempo, considerando o custo de capital ao longo do período?

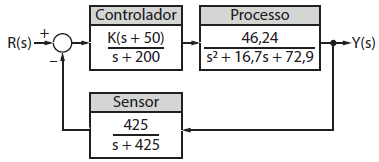

Analise o sistema de controle abaixo:

Assinale a alternativa correta com relação a esse sistema de controle.

Qual a principal vantagem na substituição da partida direta de um motor de indução trifásico por um inversor de frequência em uma aplicação com carga variável?

Em sistemas de controle e automação, a distinção fundamental entre as estratégias de Malha Aberta e Malha Fechada reside na forma como a ação de controle é determinada.

Assinale a alternativa correta sobre essas estratégias.
