Foram encontradas 120 questões.
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
As curvas cíclicas são geralmente oriundas da trajetória de pontos relacionados com a circunferência. Para dar forma a uma casca de concreto, um arquiteto desenvolveu o desenho de uma curva cíclica. Com base nessa situação e nas figuras acima, julgue os itens seguintes.
No estudo representado na figura I, o arquiteto utilizou uma curva ciclóide. O processo de construção dessa curva baseia-se em um círculo gerador que rola sem escorregamento sobre uma reta denominada diretriz.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF

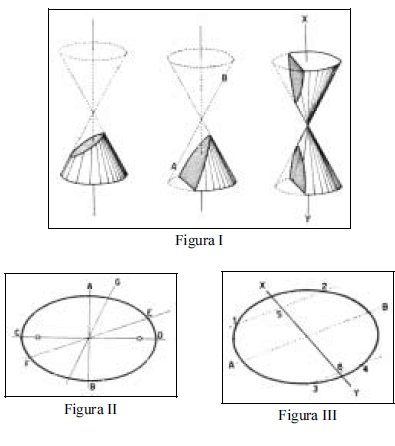

As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.
O diâmetro de uma curva plana é o lugar geométrico dos meios de todas as cordas paralelas a uma mesma direção. Assim, se dois diâmetros são conjugados, um deles divide ao meio as cordas paralelas ao outro, conforme mostrado na figura III.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.
A hipérbole possui dois eixos: um transverso (real) e outro não-transverso (imaginário). Dessa forma, uma hipérbole é equilátera quando seus dois eixos são iguais.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.
Na figura I, quando o cone de revolução intersecciona com um plano secante paralelo ao seu eixo gerador, resulta uma curva denominada parábola.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.
A elipse apresenta apenas um eixo, o qual contém os centros dos arcos que a formam, conforme pode-se verificar na figura II.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
As curvas cônicas são criadas a partir do truncamento simultâneo de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.
A elipse é uma curva plana fechada e simétrica, obtida a partir de um cone reto, de base circular, por meio do corte um plano que faz com o eixo do cone um ângulo maior que o das geratrizes cônicas.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
Com base nas figuras acima, julgue os itens que seguem.
Na figura II, o ponto I gerado pela interseção das tangentes exteriores é chamado centro de fuga exterior.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
Com base nas figuras acima, julgue os itens que seguem.
Na figura II, existem dois pares de tangentes comuns às duas circunferências, denominados tangentes exteriores e interiores.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
Com base nas figuras acima, julgue os itens que seguem.
Considere que na figura I existe um feixe de circunferências, cujos centros são os pontos destacados na linha horizontal. Admitindo a reta D como eixo radical e potência nula em I, é correto afirmar que o ponto I é ponto de contato comum a todas as circunferências do feixe e que a reta D é tangente às circunferências desse conjunto.
Provas
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: PF
A partir das figuras acima, julgue os itens subseqüentes.
A figura II mostra que, para se construir um polígono de n lados partindo de uma circunferência de raio dado, faz-se necessária a divisão da mesma em um número de partes iguais ao dos lados do polígono que se deseja construir.
Provas
