Com relação a máquinas elétricas de corrente contínua, julgue os
seguintes itens.
A figura abaixo mostra o esquema de uma máquina CC em conexão shunt, pois os dois enrolamentos principais da máquina estão em paralelo com o circuito de armadura.
Em um circuito com alimentação senoidal, freqüência 60 Hz, uma carga trifásica, equilibrada, é suprida diretamente por uma fonte trifásica, equilibrada e simétrica. A tensão de linha nos terminais da carga é igual a !$ 200 \sqrt{3} V !$ eficazes. Considerando que a potência ativa consumida pela carga é igual a 100 kW, com fator de potência !$ \dfrac{5}{6} !$ indutivo, julgue o item que se segue.
O valor de pico da tensão de fase do gerador é igual a 200 V.
A figura acima ilustra um circuito elétrico excitado por uma fonte de tensão v(t), que é ligada no instante t = 0. Nesse instante, tanto a energia armazenada no indutor quanto a armazenada no capacitor é nula. As tensões v1(t) e vc(t) são tensões nodais em relação ao nó de referência e as correntes i1(t) e i2(t) são correntes de malha. Na figura, considerando as malhas e os nós, foi omitida a notação referente à dependência das grandezas com o tempo. A partir desse circuito, julgue o item que se segue.
Por meio da solução de uma equação diferencial ordinária de primeira ordem, é possível calcular a resposta completa vc(t).
A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue o item abaixo, relativos ao acionamento e aos diagramas.
O acionamento permite a partida do motor em ambos os sentidos de rotação possíveis. Entretanto, não permite a reversão do sentido de rotação quando o motor já está em funcionamento.
A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.
Esse acionamento poderia ser utilizado para a reversão
automática do sentido de rotação do motor, com a indicação
luminosa de funcionamento da máquina.
A figura III abaixo mostra uma rede elétrica constituída de um gerador ideal, um transformador de potência, uma linha de transmissão e uma carga equivalente, devidamente conectados, formando um sistema elétrico de potência trifásico. A figura IV mostra o circuito elétrico correspondente ao diagrama unifilar da rede e dos dados informados. Em relação à modelagem dos equipamentos, o gerador é representado pela tensão em seus terminais. O transformador e a linha de transmissão são representados por suas respectivas reatâncias equivalentes e a carga por uma impedância constante !$ \overline{Z} !$. O circuito equivalente é utilizado para a determinação de grandezas como tensão, corrente e potência em operação normal e regime permanente. Considere que o gerador é ajustado para operar gerando tensão nominal em seus terminais.
A partir do diagrama unifilar da rede elétrica e do seu circuito elétrico equivalente em pu da base de 100 MVA e tensão de 10 kV no gerador G1, julgue o item que se segue.
O valor em pu da reatância da linha de transmissão é igual a 0,4 pu.

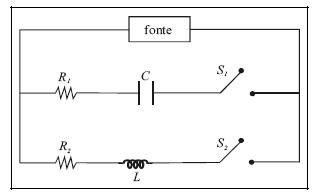

A figura acima ilustra o esquema de um circuito elétrico constituído de uma fonte, duas resistências, um capacitor, um indutor e duas chaves (S1 e S2) abertas. Com relação a esse circuito e aos princípios envolvidos, julgue os itens subseqüentes, considerando que inicialmente o capacitor esteja completamente descarregado.
Considere a seguinte situação para o circuito mostrado: fonte de corrente contínua (CC) com força eletromotriz V, chave S2 aberta e chave S1 fechada. Nesse caso, o capacitor será carregado até que a diferença de potencial entre os seus terminais seja igual à força eletromotriz fornecida pela fonte.
A respeito da partida de motores acionados por conversores de freqüência, julgue o item abaixo.
Nos conversores de freqüência que acionam motores de indução trifásicos, o controle simultâneo da freqüência e do valor eficaz da tensão permite variar a velocidade, mantendo-se o conjugado constante.
Para o controle satisfatório de vazão de fluidos em tubulações, é necessário um correto dimensionamento e seleção da válvula de controle. Com relação a esse assunto, julgue o item seguinte.
Um dos procedimentos a serem seguidos para a especificação de uma válvula de controle para fluidos é baseado no coeficiente de vazão (Cv). Como via de regra, deve-se sempre utilizar uma válvula com Cv nominal de valor igual ou inferior ao coeficiente de vazão calculado para o sistema.
Distúrbios severos em um sistema elétrico de potência podem resultar em saídas de circuitos em cascata e isolação de áreas, causando formação de ilhas elétricas. Algumas dessas ilhas podem ter excesso de geração em relação às suas cargas e outras ter deficiência. Em relação à perda de geração em uma área elétrica isolada, dotada de geração somente com recursos para controle primário de freqüência, julgue o item subseqüente.
Se ocorrer perda de geração nessa área, haverá redução na freqüência da área.
