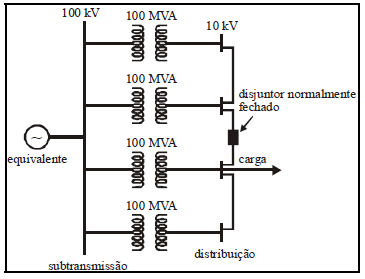

A figura acima mostra o diagrama unifilar simplificado de um sistema elétrico de potência utilizado para a avaliação do nível de curto-circuito no barramento de distribuição. O sistema de subtransmissão é representado por um equivalente no barramento de 100 kV, cuja potência de curto-circuito trifásico nesse referido barramento é igual a 2.000 MVA. Uma carga equivalente no sistema de distribuição é alimentada por quatro transformadores idênticos, cada um deles com potência de 100 MVA e reatância equivalente de dispersão de 20% na base do equipamento.

Em relação ao nível de defeito trifásico no barramento de distribuição, julgue o item que se segue.

Os voltímetros true RMS medem o valor eficaz verdadeiro da tensão AC, quando a forma de onda contém harmônicos além da freqüência fundamental.

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento, no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue o item que se segue, quanto às faltas assimétricas no barramento.

Relés digitais incorporam multifunções, além da ação de proteção propriamente dita. Em termos de função de proteção, os relés digitais desempenham, com auxílio de algoritmos numéricos, a função dos relés eletromecânicos. Acerca dos relés digitais, incluindo os do tipo multifunção, julgue o item a seguir.

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Na geração de emergência, é comum a utilização de gerador CC em conexão shunt com regulador eletrônico de tensão.
