O limite mínimo de inflamabilidade de um gás combustível é o teor mínimo do gás que forma uma mistura explosiva com o ar. Para o metano, este valor consiste em 5% de metano em fração volumétrica da mistura.

Em uma sala de pesquisa, um cilindro de gás, em base volumétrica com 50% de metano e 50% de uma mistura O₂ /N₂ com composição similar à do ar atmosférico, alimenta um reator a uma vazão de 2 mol . min^-1 .

Em caso de vazamento da mistura para tal sala, admitindo que tal sala esteja totalmente fechada e contenha inicialmente 1.800 mols de ar atmosférico, o gás na sala atingirá o limite mínimo de inflamabilidade em quantos minutos?

No fluxograma acima, vapor d’água superaquecido no estado 1, a 750 kPa e 650 °C (entalpia igual a -12.108 kJ/kg em relação à mesma referência da tabela de vapor d’água fornecida como anexo a esse caderno de questões), passa por uma válvula e em seguida por uma turbina, saindo do processo como vapor saturado a 82 °C, no estado 2.

Para uma vazão de vapor igual a 1 kg/s, a potência gerada pela turbina (em kW) é de

Uma transferência de calor ocorre em regime estacionário através de três paredes planas de igual espessura (A, B e C), com propriedades distintas e constantes, sem geração térmica. A Figura mostra os perfis de temperatura ao longo dessas paredes, indicando que o diferencial de temperaturas na parede C é praticamente desprezível e que há um salto de temperatura na interface entre as paredes B e C



Com base no comportamento do perfil mostrado, tem-se que a(o)

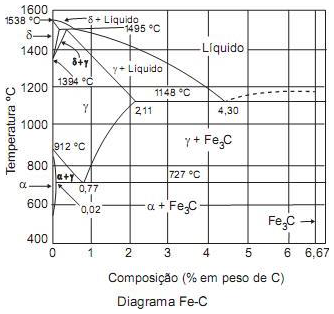

Por meio do diagrama Fe-C, verifica-se que a solubilidade máxima de carbono na austenita é de

Um tanque cilíndrico tem uma corrente de entrada e uma corrente de saída de líquido com massa específica constante ρ. A vazão volumétrica de saída é dada por F_o = h/R onde h é o nível de líquido no tanque, e R é o parâmetro da resistência da válvula na corrente de saída.
Um diagrama de Bode foi construído para esse processo, admitindo-se variações senoidais na vazão de entrada e acompanhando-se a resposta do nível para diferentes frequências. Desse diagrama, obteve-se que a razão de amplitudes (RA) vai para 10 quando a frequência vai para zero, e que, no ângulo de fases igual a -π/4 rad, a frequência vale 10^-2 rad/s.

De acordo com essas informações, a área, em m² , da seção transversal do tanque é

No esboço a seguir, é mostrado um manômetro diferencial acoplado a duas tomadas de pressão (1 e 2), que têm entre elas um trecho reto de tubulação horizontal, de diâmetro D e rugosidade relativa ε/D, no qual não há máquinas de fluxo. Para as condições existentes na tubulação, o manômetro diferencial indica um desnível h do fluido manométrico. Sabe-se também que a massa específica do fluido manométrico é maior do que a do líquido na tubulação




Com base no observado e nas informações fornecidas, considere as afirmativas a seguir.
I - O líquido na tubulação está escoando, no sentido da tomada de pressão 1 para a 2.

II - A relação entre a vazão na tubulação e o desnível h medido no manômetro é uma função somente da massa especí?ca do ?uido manométrico.

III - A medida h no manômetro diferencial está relacionada à perda de carga entre os pontos de tomada de pressão.

Está correto o que se afirma em:

Em uma refinaria, uma torre de resfriamento opera com a corrente de saída de ar a 41 °C com umidade relativa de 80%, sendo a vazão total da corrente igual a 2.000 kmol . h^-1 .

Se a vazão de vapor de água que entra com a corrente de ar na torre é 58 kmol . h^-1 , a taxa de água evaporada na torre, em kmol .h^-1 , é, aproximadamente, de

Dado Pressão de vapor de água a 41°C ≈ 0,08 atm

A eficiência da separação de misturas líquidas por destilação depende da área de contato líquido-vapor. Tanto os pratos como os recheios são utilizados para promover o contato íntimo entre o líquido descendente e o vapor ascendente. A fim de otimizar a eficiência e capacidade de um processo, escolhe-se utilizar colunas de pratos ou recheadas.

Para a separação de misturas complexas e com pontos de ebulição próximos, as colunas recheadas são, normal- mente, escolhidas porque

Um sensor-transmissor eletrônico de composição é empregado na medição da concentração de um contaminante de um dado efluente. A função de transferência entre a concentração medida C' _m(s) e a concentração do contaminante C'(s), ambas em variáveis-desvio, é dada por



onde K_t = 1 mA/ppm, θ = 4 min e τ =1 min. Na condição estacionária inicial, a concentração C_e é 10 ppm, e o valor medido correspondente é C_m.e = 12 mA. Admitindo que, no tempo t = 0, C(t) tenha sofrido um degrau unitário, o intervalo de tempo, em minutos, que levará para a leitura do sensor-transmissor C_m(t) alcançar o valor de 12,63 mA será de aproximadamente

O diagrama de equilíbrio líquido-líquido-vapor de um sistema binário dos componentes 1 e 2, a pressão constante, é apresentado na Figura a seguir.


No sistema apresentado na Figura,
