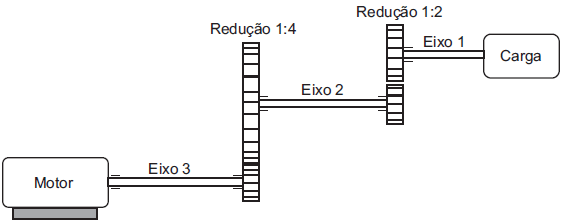

Um motor aciona uma carga através de um redutor com dois pares de engrenagens de dentes retos, conforme mostrado na figura acima. Os eixos 1, 2 e 3, sujeitos à torção pura, possuem o mesmo diâmetro, e seu material é elástico linear. Se a tensão principal máxima, no eixo 1, é !$ σ_1 !$, e considerando a relação de transmissão dos dois pares de engrenagens, as tensões principais máximas atuantes, nos eixos 2 e 3, são, respectivamente, iguais a

As fotomicrografias abaixo são dos ferros fundidos: maleável (FEM), cinzento (FEC), nodular (FEN) e branco (FEB), que têm várias aplicações tecnológicas.

A associação correta entre o tipo de ferro fundido e sua respectiva microestrutura é

Em relação a processos de soldagem, é correto afirmar que

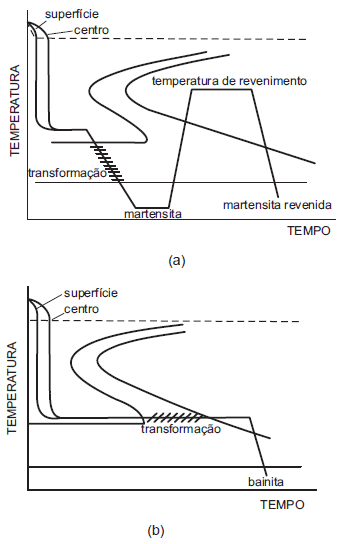

As figuras (a) e (b) acima representam tratamentos térmicos que podem ser utilizados em aços de média/alta resistência para melhor equilíbrio de suas propriedades mecânicas. Eles são conhecidos, respectivamente, como

Os materiais para implante ou próteses devem ser biocompatíveis com os tecidos e os líquidos do corpo humano, resistentes à corrosão e, também, mecanicamente compatíveis com os componentes da interface prótese/corpo humano. Nessa perspectiva, um material adequado e com um bom custo-benefício para fabricação de uma haste femoral é o(a)

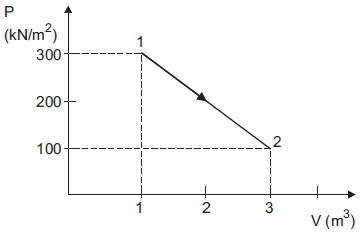

Um sistema fechado com uma massa de 1 kg é levado de um estado inicial 1 até um estado final 2 através de um processo representado no diagrama Pressão-Volume, à esquerda. Durante esse processo, 200 kJ são transferidos para dentro do sistema sob a forma de calor. Se a massa retornar adiabaticamente do estado 2 para o estado 1 através de um processo diferente deste, então, durante o processo de retorno, o valor da transferência de energia, sob a forma de trabalho (kN.m), de acordo com a convenção de sinais da termodinâmica, será

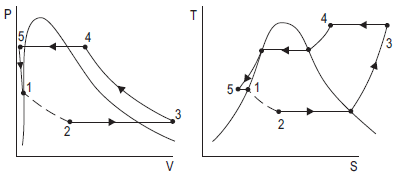

Em um processo industrial, uma substância pura atravessa uma sequência de cinco equipamentos dentre os quais trocadores de calor, compressor e válvula, formando um ciclo termodinâmico ideal, ilustrado nos diagramas pressão- volume específico e temperatura-entropia específica abaixo. As linhas cheias representam processos internamente reversíveis e a linha pontilhada representa um processo irreversível e adiabático. Com base nessas informações, analise as afirmativas que se seguem.

Em relação aos princípios de operação de trocadores de calor, analise as afirmativas a seguir.

I - No caso de dois trocadores de calor com o mesmo coeficiente global e as mesmas temperaturas de entrada e saída, o arranjo em correntes opostas necessitará de uma maior área de troca quando comparado com o arranjo em correntes paralelas.

II - Em um trocador de calor do tipo casco e tubos, é conveniente, para fins de operação, que fluidos com sedimentos escoem, preferencialmente, pelos tubos, pois é mais fácil limpar os tubos do que o casco.

III - Se for desejável obter um efeito de fluxo de calor constante na superfície do tubo interno de um trocador de calor bitubular, deve-se fazer com que a corrente externa se condense.

Está correto o que se afirma em

A respeito de escoamentos isentrópicos compressíveis em regime permanente de um gás ideal em um bocal convergente- divergente, sabe-se que

A respeito de escoamentos isentrópicos compressíveis, em regime permanente, de um gás ideal, em um bocal convergente com número de Mach igual a 1(um) na seção transversal de saída do bocal, constata-se que a
