Duas baterias podem ser ligadas em paralelo somente se as tensões em seus terminais forem idênticas. Caso isso não aconteça, acabam ambas descarregadas ou danificadas. Se duas baterias, B1 e B2, forem ligadas em paralelo, o valor da corrente elétrica que circulará entre elas, em ampères, é

Para que a indicação de corrente no amperímetro seja zero, o valor de R_X no circuito da figura acima é

Qual o valor, em Wb, do fluxo magnético estabelecido em um núcleo toroidal de plástico oco de 0,05 m de comprimento e área de seção reta de 3,0 x 10^-4 m², contendo 1.000 espiras por onde circula uma corrente de 2 A? Dado: !$ mu !$₀ = 4 .10^-7 T.m/A

Em um sistema estrela equilibrado, sequência ABC, a tensão de fase é igual a 220 V e a impedância de fase é igual a o 2 !$ angle !$ 30 !$ Omega !$. Os valores dos módulos da tensão de linha e da corrente de linha, respectivamente, são:

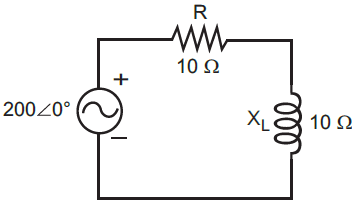

O valor da potência ativa total fornecida pela fonte do circuito da figura acima, em kW, é

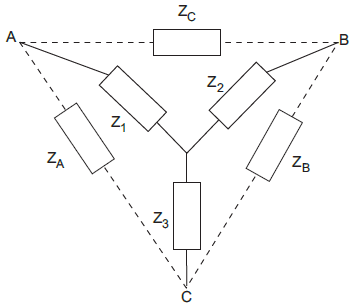

Com base na figura acima, a conversão Y ou Y é feita por

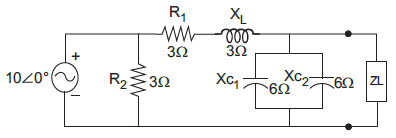

Para que a potência na carga seja máxima, o valor da impedância da carga (Z_L) do circuito da figura acima será igual a

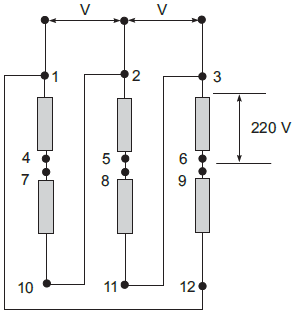

A tensão com que se pode alimentar um motor depende da forma como são associadas as suas bobinas. Qual o valor da tensão de alimentação do motor trifásico de 12 terminais, em V, ligado conforme a figura acima, sabendose que cada bobina recebe 220 V?

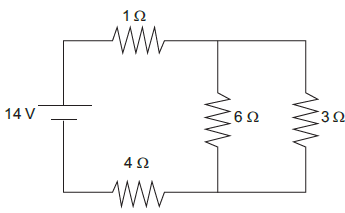

O valor da potência dissipada pelo resistor de 3 no circuito da figura acima, em W, é, aproximadamente,

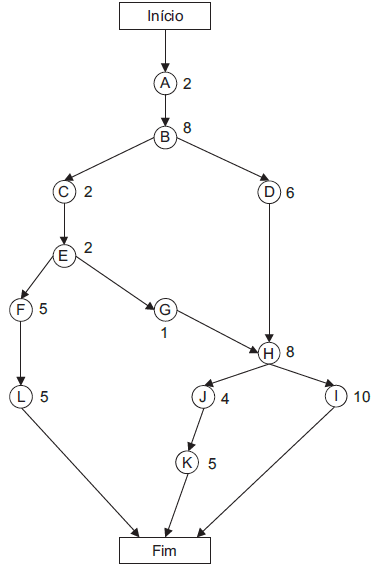

Para a realização de um projeto, foi construída a rede da figura abaixo, que mostra as atividades, o tempo de realização de cada atividade, em dias, e a relação de precedência.

A partir da análise da rede da figura, conclui-se que o caminho crítico é dado por
