De acordo com a NBR 5410, em um circuito trifásico com neutro, cuja seção dos condutores de fase seja de 400 mm², a seção mínima do condutor neutro, em mm², deverá ser

De acordo com a simbologia e as convenções definidas pela norma NBR 5410, a figura acima representa a ligação de uma lâmpada comandada por

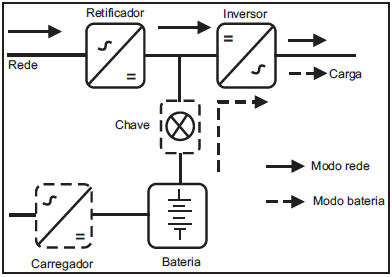

Em função da disposição dos circuitos que compõem o nobreak, são geradas diferentes arquiteturas (topologias), com características bem distintas. De acordo com a NBR 15014, os nobreaks são classificados em diferentes classes. A figura acima corresponde à tipologia da classe nobreak denominada

Considerando os ensaios a serem realizados em painéis elétricos de baixa e média tensão, de acordo com a NBR IEC 60439-1, define-se como um ensaio de rotina apenas a verificação

A designação utilizada para indicar o grau de proteção de painéis elétricos é formada pelas letras IP, seguidas de dois algarismos característicos que significam a conformidade com as condições de proteção exigida pelo projeto do painel. Assim, a indicação IP02 significa que o painel

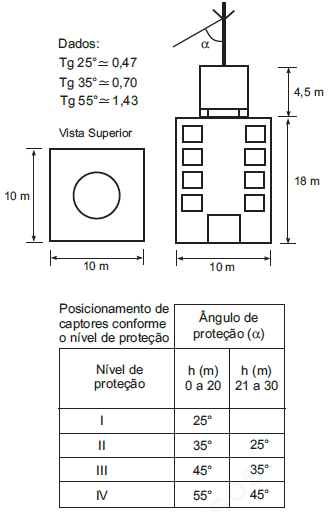

A figura acima mostra a instalação de um para-raios do tipo Franklin, montado no topo de um edifício residencial (NBR 5419 - Nível de proteção III), e a tabela de posicionamento, conforme o nível de proteção. Observando os dados acima, o menor valor da haste do para-raios a ser instalado, para que toda a área superior seja protegida, é, em metros, aproximadamente,

São processos para melhoria da resistência de terra do aterramento de um sistema elétrico, EXCETO o(a)

A respeito dos relés, analise as afirmativas a seguir.

I – Os relés de sobrecarga são usados para proteger equipamentos elétricos de um possível superaquecimento.

II – Os relés tripolares só podem ser utilizados para proteção de cargas trifásicas.

III – Os relés de tempo são utilizados em chaves de partida.

IV – Os relés de mínima e máxima tensão protegem equipamentos contra variação da tensão da rede além dos limites prefixados.

Está correto APENAS o que se afirma em

O valor da frequência da corrente induzida no rotor de um motor de indução de 10 polos que gira a 690 rpm, em uma frequência de 60 Hz, é, em Hertz, aproximadamente,

Um gerador CC shunt, 100 kW, 250 V, possui resistência de armadura igual a 0,05 !$ Omega !$ e resistência de campo igual a 50 !$ Omega !$. Operando à tensão nominal, o valor aproximado da tensão gerada na armadura, à meia-carga, em volts, é
