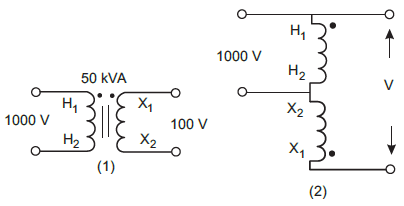

O transformador monofásico da Figura 1 foi ligado como um autotransformador, conforme mostra a Figura 2. Os valores da tensão no secundário, em V, e da potência do autotransformador, em kVA, respectivamente, são

No planejamento da expansão dos sistemas elétricos, já estão incorporadas as fontes renováveis de energia, conhecidas como fontes limpas, ou seja, aquelas cujo elemento principal é facilmente reposto na natureza. Qual das fontes de energia abaixo NÃO é renovável?

Quando o nível do óleo de um transformador, com tanque de expansão, desce à câmara de ar, o aparelho aspira o ar externo, que obrigatoriamente passa pelo desumidificador contendo cristais de sílica-gel, cuja propriedade é absorver a umidade do ar. A equipe de manutenção deve acompanhar o grau de coloração dos grãos de sílica-gel, para controlar o grau de umidade que entra no transformador. Quando a sílica-gel estiver saturada, deverá ser substituída. Sabendo-se que foi utilizada sílica-gel de coloração azul, quando ela estiver saturada, sua coloração será

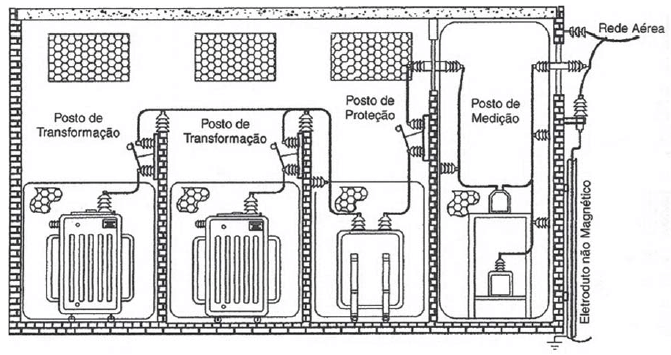

A figura acima mostra um corte de um projeto de uma subestação de Média Tensão, classe 15 kV, Trifásica. Observando os equipamentos/materiais instalados na subestação, preencha as lacunas, ao lado dos equipamentos/materiais listados abaixo, com as quantidades presentes na subestação.

Obs.: Considerar um TP e um TC em cada fase.

( ) Disjuntor
( ) TP-Transformador de potencial
( ) Bucha de Passagem
( ) Para-raios
( ) TC-Transformador de Corrente
( ) Transformador de Força
( ) Isolador pedestal (Apoio)

As respectivas quantidades, de cima para baixo, são:

A figura acima mostra uma instalação aparente utilizando caixas de passagens de alumínio, denominadas genericamente por conduletes. O tipo e a quantidade corretos dos conduletes mostrados na figura são

Dentre os materiais isolantes abaixo, o que apresenta maior valor de rigidez dielétrica é o(a)

Considerando o grupo de relés utilizados nos sistemas de proteção dos transformadores de potência, o relé responsável por detectar a presença de gás e/ou a rápida movimentação de óleo, ambos provocados por falhas internas no transformador, é o relé

Uma fábrica com carga instalada igual a 10 kW apresenta uma demanda média de 6 kW e uma demanda máxima de 8 kW. Os valores do fator de demanda (F_D) e do fator de carga (F_C), respectivamente, são:

Considerando os equipamentos e os materiais utilizados nas instalações elétricas de média tensão, analise as afirmativas abaixo.

I – A mufla terminal primária é um dispositivo destinado a restabelecer as condições de isolação da extremidade de um condutor isolado quando este é conectado a um conector nu, e a reduzir o gradiente de potencial que surge em torno da área seccionada do cabo.

II – A classe de exatidão dos Transformadores de Corrente (TC) é o erro percentual que o TC introduz na medida quando operado dentro das suas características nominais, de modo que a classe de exatidão dos TC de proteção é menor que a dos TC de medição, tendo em vista a maior responsabilidade da atuação da proteção em comparação com a medição.

III – A flexibilidade dos cabos elétricos é definida pela classe do cabo, sendo que quanto menor a classe, mais flexível é o cabo.

É(São) correta(s) a(s) afirmativa(s)

Um galpão destinado a almoxarifado tem 12 m de comprimento por 10 m de largura e 3 m de pé-direito. Sabe-se que o índice de iluminamento desejado é de 500 lux e que a luminária escolhida contém um fator de depreciação de 0,75, utilizando 4 lâmpadas de 2.500 lúmens cada. A quantidade mínima de luminárias para atender a estas condições, considerando um coeficiente de utilização de 0,40, é
