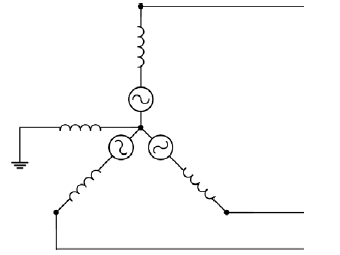

A figura mostra o esquema de um gerador trifásico na configuração estrela com duas de suas fases em curto e uma aberta.

Considerando !$ V_1^{(F)} !$ como sendo a tensão de sequência positiva no instante que precede na falta e que as impedâncias nas seqüências zero, positiva e negativa são, respectivamente, !$ Z^0_{EQU} !$, !$ Z^1_{EQU} !$ e !$ Z^2_{EQU} !$, a expressão que determina a corrente de falta na sequência positiva quando ocorre curto-circuito entre duas fases citadas desse gerador é:

A figura mostra uma linha de transmissão trifásica com suas respectivas fases. Considere que !$ V_1^{(F)} !$ é a tensão de sequência positiva e que as impedâncias nas sequências zero, positiva e negativa são, respectivamente, !$ Z^0_{EQU} !$, !$ Z^1_{EQU} !$ e !$ Z^2_{EQU} !$.

Na fase A, ocorre uma falta para a terra por meio da impedância Z. A expressão da corrente de falta !$ I_F !$ é dada por:

Observe o diagrama unifilar de um sistema de potência sem carga.

Dados:

• Gerador 1: 20.000 kVA; 6,9 kV; X"=0,15 p.u.
• Gerador 2: 10.000 kVA; 6,9 kV; X"=0,15 p.u.
• Gerador 3: 30.000 kVA; 13,8 kV; X"=0,15 p.u.
• Transformador T1: 25.000 kVA; 6,9Δ-115Y kV; X"=10%
• Transformadores T2 e T3: 10.000 kVA; 6,9Δ-115Y kV; X"=10%

Utilize a base de 30.000kVA e 6,0 kV no setor 01.

Utilizando como base no setor 01 de 30.000 kVA e 6,0 kV, pode-se afirmar que as impedâncias em p.u. do gerador 01 e do Transformador T2, são respectivamente iguais a:

A tensão de alimentação de uma carga de 5.000W é de 127V nos terminais da carga (fase-neutro) e o comprimento do circuito que o alimenta é de 10 metros com queda de tensão unitária de 10V / (A.Km), já considerando o percurso dos cabos que compõem a fase e o neutro.

A queda de tensão, em volts, neste circuito alimentador é de

Uma fonte trifásica simétrica alimenta uma carga trifásica equilibrada disposta nas configurações estrela e delta conforme esquema a seguir.

Assinale a alaternativa que apresente corretamente o valor aproximado da ddp da configuração estrela para que as potências solicitadas pelas cargas nas duas configurações sejam iguais.

O perfil da evolução da energia eólica nos últimos 15 anos indica perspectivas promissoras para o crescimento da indústria eólica mundial para as próximas décadas. Cada vez mais países em todo o mundo encontram na energia eólica um importante complemento da geração de energia elétrica. A respeito deste tipo de geração, analise as afirmativas a seguir.

I. entre os componentes da conversão eólica, o rotor é o responsável por transformar a energia cinética do vento em energia mecânica através da rotação do eixo.

II. um sistema de geração eólica somente pode ser utilizado em sistemas interligados à rede. Isto ocorre devido ao seu regime intermitente e dificuldade de acumulação, uma vez que este tipo de geração é baseado na conversão energética de um fluxo da natureza.

III. o aproveitamento dos ventos para a geração de energia elétrica não apresenta nenhuma característica ambiental desfavorável para sua utilização.

IV. o mais importante benefício que a energia eólica oferece ao meio ambiente está no fato de que ela não emite poluentes durante sua operação.

Assinale:

A manutenção de disjuntores PVO e GVO requer cuidados em diversos componentes. No que diz respeito ao tipo de manutenção é correto afirmar que:

O setor energético brasileiro volta-se fortemente para o atendimento da demanda dos principais centros consumidores. No entanto, existem inúmeras comunidades isoladas desprovidas de qualquer tipo de serviço energético. Muitas delas não dispõem de energia elétrica para o atendimento das suas necessidades mais elementares, como por exemplo, a iluminação.

A esse respeito é correto afirmar que

Em uma instalação elétrica em baixa tensão ocorre uma falta entre uma das fases e o terra (fase entra em contato com o terra) acarretando uma corrente de falta. Dependendo do esquema de aterramento utilizado na instalação, a corrente elétrica pode assumir valores com intensidades diferentes.

Com relação ao que foi exposto, a corrente de falta para o esquema TN é sempre:

Observe o circuito a seguir.

Assinale a alternativa que indica um modo de determinar a tensão eficaz !$ V_{AB} = V_A - V_B !$, entre os terminais A e B.
