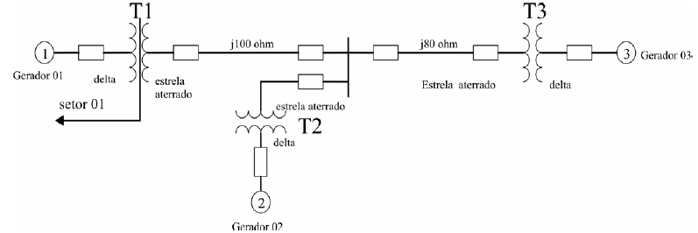

Observe o diagrama unifilar de um sistema de potência sem carga.

Dados:

• Gerador 1: 20.000 kVA; 6,9 kV; X"=0,15 p.u.
• Gerador 2: 10.000 kVA; 6,9 kV; X"=0,15 p.u.
• Gerador 3: 30.000 kVA; 13,8 kV; X"=0,15 p.u.
• Transformador T1: 25.000 kVA; 6,9Δ-115Y kV; X"=10%
• Transformadores T2 e T3: 10.000 kVA; 6,9Δ-115Y kV; X"=10%

Utilize a base de 30.000kVA e 6,0 kV no setor 01.

Utilizando como base no setor 01 de 30.000 kVA e 6,0 kV, pode-se afirmar que as impedâncias em p.u. do gerador 01 e do Transformador T2, são respectivamente iguais a:
