Segundo Capuano (2008), em relação à notação usual, quantos terminais de endereçamento são necessários para acessar completamente uma memória organizada da forma 2M x 16?

Considere três fios condutores A, B e C, retilíneos e paralelos, que passam pelos vértices de um triângulo equilátero de lado 1 metro, no vácuo. Sabendo que a corrente I_A= 1A possui sentido contrário às correntes I_B = 0,6A e I_c = 0,2A, qual é o valor, em módulo, da integral de linha do campo magnético de indução \( \vec B \) resultante, ao longo de um círculo de raio 1 metro, concêntrico ao círculo que circunscreve o triângulo, em Wb/m?

Dado: Permeabilidade do vácuo   \( μ \)₀ = 4\( \pi \).10^-7 T.m/A

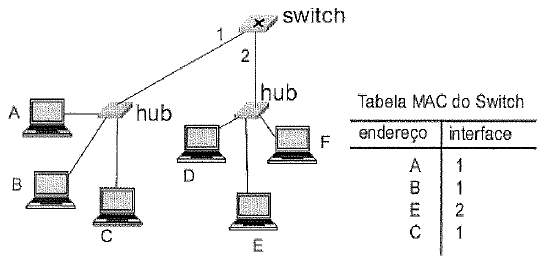

Analise a figura a seguir.

A figura a acima padrão Ethernet que estão configuradas na a rede e a tabela apresenta uma topologia de rede local utiliza hubs e switch, onde as estações mesma sub-rede lógica. Considerando-se MAC do switch, apresentadas acima, é correto afirmar que se a estação A enviar um datagrama IP destinado à estação E, o datagrama IP será recebido pelas estações:

Observe a figura a seguir.

A figura acima representa o circuito simplificado de uma porta NE TTL de duas entradas e saída tri-state. Em relação a essa figura, analise as afirmativas abaixo:

I se for aplicado nível "1" no terminal G, D2 e D3 conduzem, e o circuito funcionará normalmente como uma porta NE.

II - se o terminal G ficar aberto, D2 e D3 estarão cortados, cortando também T2, T3 e T4, o que provocará alta impedância no terminal de saída S.

III- se for aplicado nível " 0 " no terminal G, D2 e D3 conduzem, levando ao corte T2, T3 e T4, o que provocará alta impedância no terminal de saída S.

Assinale a opção correta.

Calcule o comprimento, em metros, da antena vertical de 3À/4 para a frequência de 30 MHz, e assinale a opção correta.

Analise o circuito e a tabela a seguir.

Tendo em vista a tabela acima, para a queda de tensão de 1%, e considerando que esse circuito é monofásico com fator de potência unitário, é correto afirmar que deverá ser utilizado um condutor de

Analise a função de transferência a seguir.

\( G(jw)=\dfrac{2(jw+9)}{jw(jw+6)} \)

Com relação à função acima, determine as frequências de corte, em rad/s, assinalando, a seguir, a opção correta.

Analise as afirmativas abaixo com relação a dispositivos de proteção.

I - Os dispositivos de proteção devem estar dispostos e identificados de forma que seja fácil reconhecer os circuitos protegidos. Para tanto, pode ser conveniente agrupá-los num quadro de distribuição ou painel.

II - Para os dispositivos de proteção, nos casos em que se faça necessário, devem ser executados esquemas, diagramas e tabelas, indicando, principalmente, a natureza e a constituição dos circuitos (pontos de utilização servidos, número e seção dos condutores, e tipo de linha elétrica) .

III- Quando dois ou mais dispositivos de proteção forem colocados em paralelo, e quando a segurança ou as necessidades de utilização o justifiquem, as características de funcionamento desses dispositivos devem ser escolhidas de forma a somente seccionar a parte da instalação em que ocorreu a falta.

IV - A seletividade entre dispositivos de proteção deve ser obtida comparando-se suas características de funcionamento e verificando-se que, para qualquer corrente de falta, o tempo de atuação do dispositivo mais próximo de fonte é superior ao do mais distante.

Assinale a opção correta.

Analise o circuito a seguir.

No circuito acima, considere (L) a indutância e (R) a resistência da bobina de deflexão horizontal de um osciloscópio. Tendo em vista que L = 5H e R = 2\( Ω \), calcule a forma de onda da tensão da fonte, e assinale a opção correta.

Analise as afirmações abaixo com relação aos dispositivos semicondutores.

I - Um tiristor que esteja em estado de condução pode ser desligado pela redução da corrente direta a um nível abaixo da corrente de manutenção.

II - Uma das formas de se disparar um tiristor é através da luz, permitindo que ela atinja as junções desse dispositivo semicondutor.

III- Um tiristor é um dispositivo de junção pn de dois terminais, e essa junção é normalmente formada por fusão, difusão e crescimento epitaxial.

Assinale a opção correta.
