A NR-10 define a mínima documentação que deve, obrigatoriamente, constituir o Prontuário de Instalações Elétricas de empresas que realizam trabalhos em proximidade do Sistema Elétrico de Potência.

Fazem parte dessa documentação as

Um técnico está confeccionando o projeto elétrico de uma residência e necessita replicar a tomada apresentada na Figura 1 de modo que o projeto fique conforme está apresentado na Figura 2.



Para que se realize o exposto acima utilizando-se apenas um comando do AUTOCAD, deve-se empregar o seguinte comando:

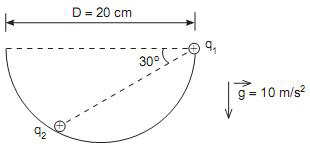

Em uma calha feita de material isolante e perfeitamente circular com diâmetro D = 20 cm, uma carga elétrica pontual q1 = 2,0 μC está fixada em uma das bordas conforme ilustrado na Figura abaixo.



Outra carga pontual q₂ , com massa m₂ = 30 g, pode movimentar-se livremente e sem atrito sobre a superfície interna da calha.

Sendo assim, qual deve ser o valor da carga elétrica q₂ , em microcoulombs (μC), de modo que esta permaneça em repouso dentro da calha na posição indicada na Figura?

Dado 1 /4π∈₀ = 9.10⁹Nm²/C²

Considere que no circuito da Figura abaixo, as chaves ideais S₁ e S₂ operam de maneira alternada, isto é, quando S₁ estiver fechada, S₂ estará aberta e vice-versa, e que um circuito RL atinge o seu estado de regime permanente em um intervalo correspondente a seis constantes de tempo.



Nesse circuito, as chaves S₁ e S₂ são comutadas instantaneamente a cada intervalo de 5,0 ms, forçando o indutor a se carregar e se descarregar, periodicamente.

Dessa forma, a potência média, em watts, dissipada no resistor de carga R_L , é

Dois wattímetros monofásicos são empregados para medição da potência de uma carga trifásica equilibrada de impedância constante, conforme diagrama abaixo.



Sabendo-se que a leitura do wattímetro W1=2K e do wattímetro W2=K, e que K é uma constante positiva, qual o fator de potência da carga?

Em uma instalação industrial de baixa tensão, faz-se necessária a instalação de um banco trifásico de capacitores de 5 kVAr, que serão alimentados a uma tensão de 220 V entre fases.

Nesse caso, o valor da capacidade de corrente, em ampères, do condutor a ser empregado nessa alimentação é, aproximadamente,

Sabe-se que uma carga trifásica capacitiva a três fios tem um fator de potência de √3/2.Dois wattímetros bidirecionais foram usados para medir a potência da carga de acordo com o esquema mostrado na Figura acima. A leitura obtida no Wattímetro 1 é de 6.000 W.

De acordo com as informações apresentadas, o valor, em watt, da potência lida no wattímetro 2 é

A Figura acima apresenta três curvas S, referentes a um dado projeto. Sabe-se que esse projeto está adiantado e que seus custos estão abaixo do planejado.
As curvas S de interesse desse projeto são assim definidas:

• COSE: corresponde ao custo orçado dos serviços estimados
• COSR: corresponde ao custo orçado dos serviços realizados
• CRSR: corresponde ao custo real dos serviços realizados

Para esse projeto, essas curvas são, respectivamente,

Em um determinado ponto de um sistema elétrico de potência, as impedâncias equivalentes das sequências positiva, negativa e zero, vistas desse ponto, respectivamente, são z₁ = j0,2 p.u., z₂ = j0,2 p.u. e z₀ = j0,1 p.u. . A tensão de sequência positiva no ponto em questão para condições normais de operação é igual a 1∠0º p.u.. As grandezas são dadas em valores por unidade (p.u.) na base do sistema.

Dado √3 = 1,73

Supondo que ocorra um curto-circuito entre a fase b e a fase c somente, por meio de uma impedância de falta, cujo valor por unidade na base do sistema é igual a j0,1 p.u., então, o valor por unidade da corrente de curto-circuito na fase b é

Materiais condutores, semicondutores e isolantes são extensivamente empregados pela indústria na fabricação de dispositivos elétricos e eletrônicos.

Uma das principais diferenças entre esses materiais é o fato de que,
