Com relação às ondas mecânicas podemos afirmar que:

Com relação à teoria eletromagnética, apresentamos as seguintes afirmações:

I. A velocidade da luz é medida em Joules e a frequência em Hertz.

II. O comprimento de onda é medido em Ângstrom ( ).

III. A frequência é medida em Hertz e a potência em Watts.

IV. A ondas eletromagnéticas, assim como as ondas sonoras, não se propagam no vácuo.

V. As ondas eletromagnéticas se propagam no ar.

Selecione a única alternativa CORRETA com relação às afirmações anteriores.

São ondas eletromagnéticas:

A Figura mostra um circuito elétrico onde um resistor ôhmico com resistência R está em série com outro componente eletrônico semicondutor, geralmente feito de silício e ambos alimentados por uma fonte contínua de tensão V.

O componente semicondutor deste circuito elétrico tem múltiplas aplicações na eletrônica e está presente em muitos aparelhos eletroeletrônicos. Este componente do circuito elétrico acima simboliza o:

Um determinado chuveiro elétrico na potência de 4800W fica ligado 1h por dia durante 1 mês. O consumo aproximado de energia elétrica em kWh e Joules é, respectivamente:

No laboratório didático de eletricidade e magnetismo do ITA os alunos montaram um circuito elétrico composto por 10 capacitores idênticos ligados em paralelo, tendo cada capacitor a mesma capacitância C. Num experimento em separado, verificou-se que cada capacitor consegue armazenar uma carga elétrica de 10nC quando submetido a uma diferença de potencial entre suas placas de 20mV. A capacitância equivalente em \( \mu F \) do circuito elétrico formado pelos capacitores é:

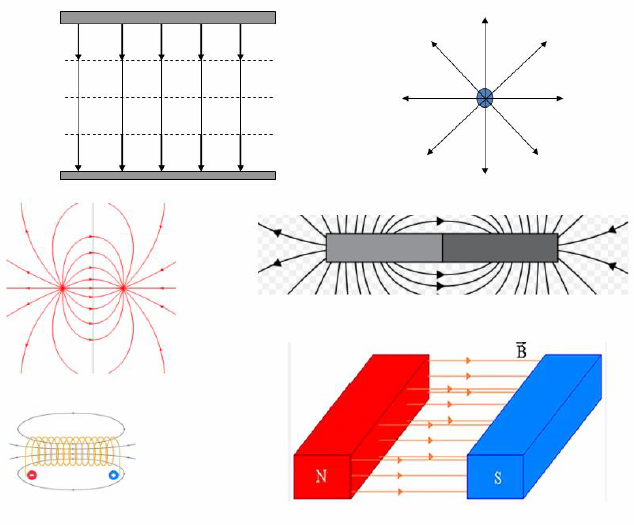

O estudo do eletromagnetismo é fundamental para a compreensão das interações eletromagnéticas para o desenvolvimento de novas tecnologias. Na Figura abaixo, apresentamos aleatoriamente 6 sistemas que geram linhas de campos elétricos e linhas de campos magnéticos.

Podemos afirmar que dentre estas linhas, encontramos:

Partículas carregadas eletricamente são postas em suspensão entre duas placas planas e paralelas, dispostas na horizontal, entre as quais há um campo elétrico uniforme na direção vertical, conforme o esquema mostrado na Figura abaixo.

Nesta figura, observamos que o sentido do campo elétrico \( \vec{E} \) é para baixo e que a carga elétrica q de massa M está em equilíbrio estático devido à ação da força elétrica e da força gravitacional atuando concomitantemente. Adotando como g a aceleração da gravidade, é correto afirmar que:

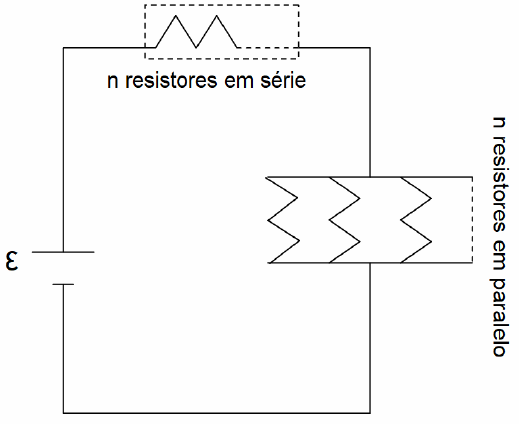

Um circuito elétrico idealizado é alimentado por uma bateria ideal cuja fem em Volts é igual a \( \varepsilon \). Nesse circuito há dois conjuntos de resistores ôhmicos: o primeiro conjunto é composto por n resistores em série, cada qual com resistência ôhmica idêntica e igual a R, medida em Ohm e o segundo conjunto apresenta uma associação em paralelo com n resistores também idênticos, cada qual com resistência ôhmica também igual a R (em \( \Omega \)). O circuito é fechado com os dois conjuntos de resistores associados em série, conforme mostra o esquema elétrico abaixo.

Podemos afirmar que a resistência equivalente do sistema elétrico e a potência elétrica total do sistema é, respectivamente:

O Laboratório de Óptica e Espectroscopia do ITA faz experimentos com lâmpadas de luz ultravioleta a fim de estudar as bandas luminosas no espectro eletromagnético. Essas lâmpadas tem uso no meio científico ou também para a esterilização de ambientes ou objetos, com fins germicidas. As especificações de uma lâmpada de luz ultravioleta para esterilização de ambientes são dadas pelo fabricante a seguir:

CARACTERÍSTICAS/ FICHA TÉCNICA:

Nome do produto: lâmpada germicida UV com ozônio

Comprimento de onda: 240-253nm

Tensão: AC90-130V/220V

Potência: 60W

Métodos de Esterilização: UV 240-253nm/ozônio 185nm

Tempo de desinfecção: 15-60minutos

Alcance efetivo de desinfecção: 20-40m²

Material: ferro galvanizado, vidro especial e fiação de cobre

Portanto, a energia elétrica em kWh necessária para operar a lâmpada no intervalo de tempo de desinfecção mencionado acima está compreendida no intervalo de:
