Analise o triângulo de potências da Figura 6 abaixo:

Sabendo que o Fator de Potência (FP) é 0,5 e considerando arredondamento a partir da segunda casa decimal, qual é a potência reativa (Q) e o valor da impedância (Z)?

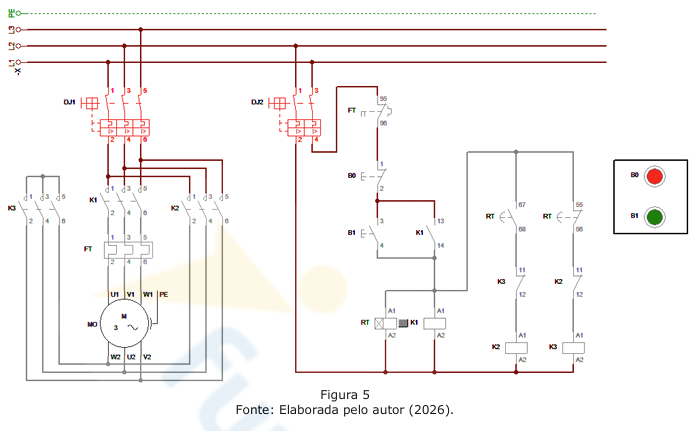

A Figura 5 abaixo exibe um esquema de acionamento de máquinas:

Nesse contexto, analise as assertivas a seguir:

I. Trata-se de um esquema de partida estrela-triângulo.

II. O contator/temporizador RT aciona, após transcorrido o tempo programado, a mudança do sentido de rotação do motor.

III. O botão B1, quando pressionado, arma o contator/temporizador RT e a contatora K1, que aciona a chave K1 e energiza a contatora K3, que, por sua vez, aciona as chaves K3.

IV. O botão B0 aciona o funcionamento do motor.

Quais estão corretas?

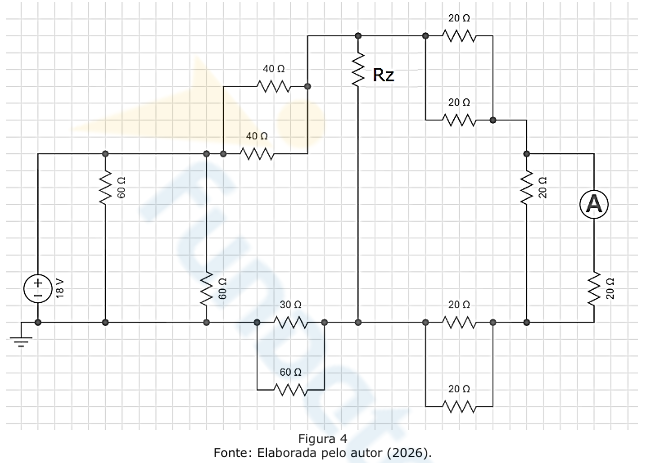

Considerando o amperímetro como ideal, analise a Figura 4 abaixo:

Qual é o valor da resistência Rz no circuito da Figura 4 para que a leitura do amperímetro seja de 100 mA?

Um motor trifásico alimentado com tensão de linha de 220 V possui uma potência aparente de 38,105 kVA. Qual é a corrente de linha (I) circulante na carga?

Durante o transcorrer de uma reforma, o eletricista recebeu a tarefa de instalar a fiação em um setor do prédio onde serão realizados aulas e seminários. Existem, ao todo, três salas no setor e, atendendo ao projeto elétrico, cada sala deverá ter seu próprio circuito de força e de iluminação, bem como todas as tomadas deverão possuir condutor de terra. Com base na descrição acima e seguindo a norma NBR 5410, analise as assertivas a seguir:

I. O eletricista selecionou condutores de cores diferentes, exceto verde e azul-claro, para todos os circuitos do setor.

II. Ao todo, serão 6 circuitos a serem instalados: 3 circuitos de força e 3 circuitos de iluminação.

III. Atendendo à norma, o eletricista selecionou condutores de 1,5mm² para todos os circuitos que serão instalados.

IV. Adicionalmente, o eletricista selecionou um condutor de cor verde para a fiação de retorno dos circuitos de iluminação.

V. O eletricista selecionou um condutor de cor azul-claro para a instalação do condutor de neutro para todos os circuitos.

Quais estão corretas?

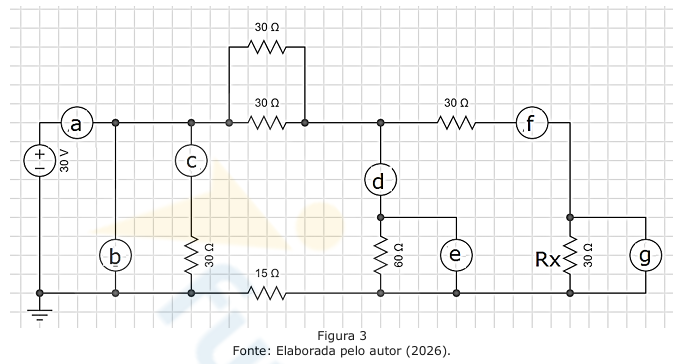

De acordo com a Figura 3 abaixo, os instrumentos de medição foram posicionados nas posições a, b, c, d, e, f e g para obter a potência dissipada total (Ptotal) e a potência dissipada (Px) no resistor Rx. As posições que não forem utilizadas deverão ser consideradas como não interferentes para o correto funcionamento do circuito, e os instrumentos devem ser assumidos como ideais.

Nesse contexto, assinale a alternativa correta.

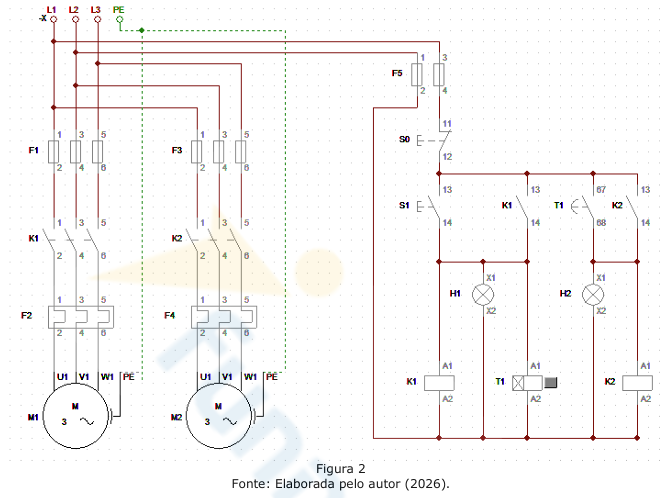

A Figura 2 abaixo exibe um esquema de acionamento de máquinas, apresentando o diagrama de potência e o de controle:

Nesse contexto, assinale a alternativa correta.

O Equipamento de Proteção Individual (EPI) ocupa um papel fundamental no dia a dia do técnico, sendo um dos principais elementos para a segurança e a saúde do trabalhador. No que diz respeito ao uso cotidiano desses equipamentos, qual das seguintes condutas é uma obrigação expressa do empregado, conforme estabelecido pela NR-6?

Uma carga resistiva dissipa uma potência (P) quando alimentada por uma tensão V. Qual será o novo valor da potência dissipada (Pnovo) se a mesma carga fosse alimentada por 1/3 da tensão V?

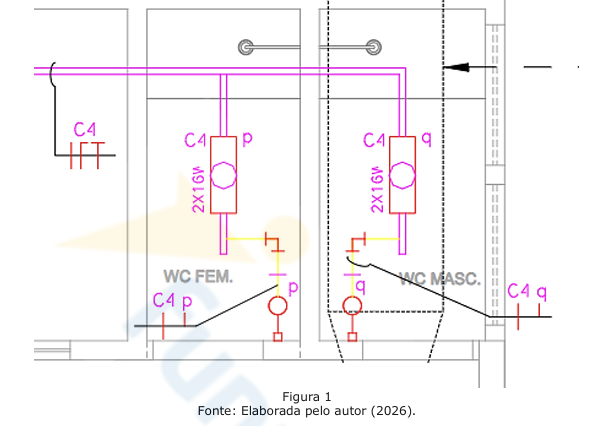

Sobre a Figura 1 abaixo, que apresenta um corte parcial de um projeto elétrico, assinale a alternativa correta.
