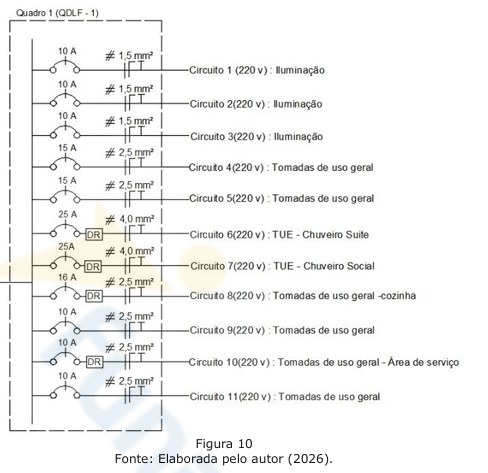

Analise a Figura 10 abaixo, que exibe o Quadro de Distribuição de Linhas de Força (QDLF) de uma residência:

Considerando que essa residência está localizada na Região Nordeste do Brasil, que utiliza chuveiro elétrico de potência não superior a 5.000 W, e com base na Norma técnica NBR 5410 – Instalações Elétricas de Baixa tensão, assinale a alternativa correta.

O trabalho com máquinas elétricas rotativas (motores/geradores) e transformadores impõe riscos adicionais além do choque elétrico direto. De acordo com os princípios de segurança em eletrotécnica, assinale a alternativa correta sobre a prevenção de acidentes nesses equipamentos.

Durante a manutenção de um painel de baixa tensão, o eletricista deve selecionar o calçado de segurança adequado, visto que o calçado é um importante EPI. De acordo com os requisitos de isolamento elétrico, qual característica é imprescindível para esse EPI?

Um técnico de eletrotécnica está realizando a manutenção em um quadro de distribuição de uma oficina didática. Ele observa que, em conformidade com a NBR 5410, é obrigatória a utilização de Dispositivos de Proteção Diferencial Residual (DR) em circuitos que alimentam tomadas de corrente em áreas molhadas ou externas. Sobre o funcionamento e a instalação desses dispositivos, analise as assertivas a seguir:

I. O dispositivo DR atua detectando a soma vetorial das correntes que percorrem os condutores ativos (fases e neutro). Se essa soma for diferente de zero e superior ao limiar de sensibilidade, o circuito é seccionado.

II. Para a proteção suplementar contra contatos diretos (proteção de pessoas), o dispositivo DR deve possuir uma corrente diferencial-residual nominal de atuação (IΔn) igual ou inferior a 30 mA.

III. Em um esquema de aterramento TN-S, o condutor de proteção (PE) deve passar obrigatoriamente por dentro do núcleo toroidal do dispositivo DR juntamente com os condutores de fase e neutro.

IV. O Interruptor Diferencial Residual (IDR) protege o circuito contra correntes de fuga à terra, mas não possui função de proteção contra sobrecargas ou curtos-circuitos, necessitando de um disjuntor termomagnético associado em série.

Quais estão corretas?

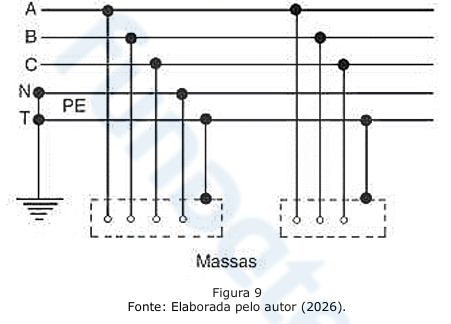

Analise o esquema de aterramento da Figura 9 abaixo:

Nesse contexto, analise as assertivas abaixo e assinale a alternativa correta.

I. Trata-se de um esquema TN-C-S.

II. O condutor de neutro e o de terra são combinados em um mesmo condutor.

III. O condutor de neutro está aterrado independentemente do aterramento das massas.

IV. Em uma parte do sistema, os condutores de neutro e de terra estão combinados e, em outra parte, estão separados.

Um centro de triagem de equipamentos eletrônicos será instalado em um galpão reformado. Uma das salas, destinada ao setor administrativo, mede 4 metros por 5 metros (20 m²). Conforme a NBR 5410, o projeto elétrico deve prever a carga de iluminação e o número mínimo de Tomadas de Uso Geral (TUG), além de respeitar as seções mínimas dos condutores. Para essa sala administrativa, e considerando os critérios de economia e segurança da Norma, assinale a alternativa que descreve corretamente a previsão mínima de pontos e o dimensionamento básico dos condutores.

Durante a montagem de um circuito de comando para partida direta de um motor trifásico em uma bancada didática, um técnico deve realizar o intertravamento elétrico e a sinalização de estado. Com base nas boas práticas de montagem e na NR-10 e NR-26, analise as assertivas a seguir sobre os procedimentos de execução:

I. O contato de selo deve ser ligado em paralelo com a botoeira de partida (NA), para garantir que o contator permaneça energizado após o pulso inicial.

II. De acordo com a padronização de cores, o condutor utilizado para o aterramento da estrutura metálica da bancada deve ser obrigatoriamente verde ou verde-amarelo.

III. Para a sinalização de que o motor está em funcionamento normal (ligado), deve-se utilizar preferencialmente um sinaleiro de cor vermelha, conforme a NR-26.

IV. Antes de energizar a bancada para testes, o técnico deve realizar o teste de continuidade com um multímetro para verificar possíveis curtos-circuitos entre as fases.

Quais estão corretas?

Analise a Figura 8 abaixo, que exibe uma placa de identificação de um motor CA trifásico:

Com base nas informações obtidas da placa e considerando arredondamento a partir da segunda casa decimal, qual é a potência aparente (S) consumida pelo motor?

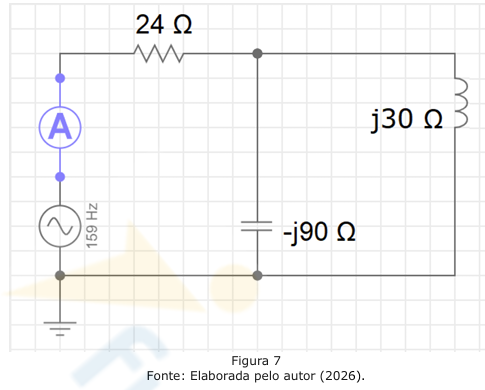

Analise o circuito da Figura 7 abaixo, sabendo que V_FONTE= 18 V:

Considerando arredondamentos, qual é, aproximadamente, o módulo da corrente (I) lida no amperímetro?

A segurança em laboratórios de eletrotécnica exige procedimentos específicos para evitar acidentes durante a montagem e o teste de circuitos. De acordo com as boas práticas de segurança, assinale a alternativa que apresenta a conduta correta.
