Um motor CA no estado do Alabama, nos Estados Unidos da América (EUA), possui estator trifásico de seis polos, excitado com correntes equilibradas de 50 Hz (frequência da rede elétrica nos EUA). Qual é a velocidade angular elétrica, a velocidade angular síncrona em rad/s e a velocidade em rpm?

O wattímetro é um importante instrumento de medição de grandezas elétricas, muito utilizado em instalações elétricas industriais. Nesse sentido, analise as assertivas abaixo:

I. O wattímetro realiza a medição da potência ativa P [W], que é o produto dos valores eficazes de tensão e corrente multiplicado pelo cosseno do ângulo de fase P=V.I.cosφ.

II. Para uma ligação correta, a bobina de corrente do wattímetro deve ser conectada em paralelo com a carga, enquanto a bobina de potencial deve ser conectada em série.

III. Caso a carga no wattímetro apresentar um fator de potência unitário, ou seja, cosφ=1, o valor lido no wattímetro será exatamente igual ao produto da leitura de um voltímetro e de um amperímetro instalados no mesmo circuito.

IV. Caso inverta-se a polaridade de apenas uma das bobinas (corrente ou potencial), o ponteiro do instrumento analógico poderá defletir em sentido contrário (abaixo de zero), indicando erro de conexão.

Quais estão corretas?

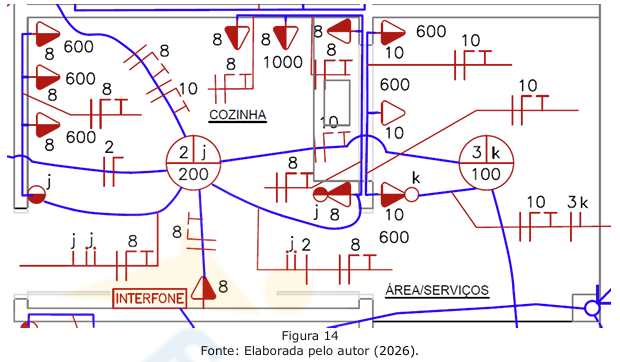

A Figura 14 abaixo exibe o detalhe de um projeto elétrico residencial:

Nesse contexto, analise as assertivas a seguir:

I. Todos os circuitos possuem condutor de terra.

II. Existem dois circuitos de iluminação.

III. O circuito oito possui condutor de terra.

IV. O circuito dois possui condutor de terra.

V. Existe um circuito com tomada superior a 600 W.

Quais estão corretas?

De acordo com a NR-10 - Segurança em Instalações e Serviços em Eletricidade, seção 10.5 – Segurança em Instalações Elétricas Desenergizadas, item 10.5.1, qual é a sequência correta das três primeiras etapas para que uma instalação seja considerada desenergizada?

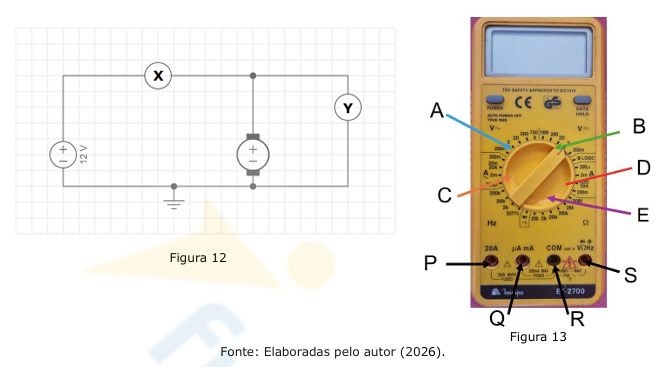

Analise a Figura 12 abaixo, que exibe um esquema de medição de grandezas elétricas de corrente e tensão a ser realizado por meio da colocação do multímetro (Figura 13) nas posições X e Y.

Quais ajustes são necessários no multímetro para realizar as medições?

Uma bancada didática que fornece 24 V CA necessita de reparo em seu transformador de alimentação, que está danificado. A alimentação no primário do transformador é de 220 V CA e, para o reparo, é necessário redimensionar o enrolamento do secundário, sabendo-se que o primário possui exatamente 1.100 espiras. Considerando o comportamento de um transformador ideal (sem perdas e com acoplamento magnético perfeito) e realizando arredondamentos a partir da segunda casa decimal, analise as assertivas a seguir sobre o dimensionamento do novo enrolamento:

I. A relação de transformação desse componente, definida pela razão entre a tensão do primário e a tensão do secundário, isto é, V_P/V_S, é de aproximadamente 9,17.

II. Para obter a tensão de saída desejada de 24 V CA no secundário, o técnico deve enrolar exatamente 120 espiras no núcleo secundário.

III. Caso o técnico opte por um número de espiras no secundário maior que o do primário, isto é, N_S > N_P, o dispositivo passará a atuar como um transformador elevador de tensão.

IV. Em um transformador ideal, se a tensão no secundário é reduzida em relação ao primário, a corrente disponível no secundário será proporcionalmente menor que a corrente no primário, mantendo a potência constante (P_P = P_S).

Quais estão corretas?

Um eletricista está finalizando a montagem de um quadro de distribuição monofásico (220 V). Para a fiação, ele dispõe de rolos de cabos nas cores preto, azul-claro e verde. De acordo com as prescrições da norma NBR 5410 sobre identificação e instalação de condutores, assinale a alternativa que apresenta a conduta correta a ser adotada pelo técnico.

Sabendo que 0,87 ≈ \( \dfrac{\sqrt{3}}{2} \), qual é a potência corretiva Q_CC a ser utilizada para corrigir a potência reativa de uma carga com FP = 0,87 e potência ativa aproximada de P = 174 kW?

Um técnico de manutenção irá utilizar um alicate amperímetro digital, similar ao da Figura 11 abaixo, para verificar o funcionamento de uma estufa elétrica monofásica que opera em 220 V CA.

Ao utilizar o equipamento para medir a corrente no circuito, o técnico envolve apenas um dos condutores fase com a garra do instrumento e obtém uma leitura de 20 A. No entanto, ao envolver os dois condutores (fase e neutro) simultaneamente com a garra, ele observa um fenômeno específico na leitura. Com base nessa situação prática e nos conhecimentos de eletricidade, analise as assertivas a seguir:

I. Ao envolver os dois condutores (fase e neutro) simultaneamente com a garra do alicate amperímetro, a leitura esperada no visor do instrumento será de 0 A, pois os campos magnéticos criados pelas correntes de sentidos opostos se cancelam.

II. Com base na leitura individual de 20 A e na tensão de 220 V, a resistência interna da estufa elétrica, aplicando-se a Lei de Ohm, é de 11 Ohms.

III. O alicate amperímetro realiza a medição da corrente por meio do efeito Hall ou por indução eletromagnética, não sendo necessário interromper o circuito ou seccionar condutores para a medição.

IV. Se, durante o funcionamento, a leitura de corrente individual caísse para 10 A, isso indicaria que a resistência da estufa dobrou de valor, mantendo-se a mesma tensão de alimentação.

Quais estão corretas?

Ao realizar medições de grandezas elétricas em uma bancada de laboratório sob tensão, a escolha e a configuração do multímetro são críticas. Qual procedimento atende aos requisitos de segurança para evitar acidentes e danos aos equipamentos?
