Considerando os conceitos básicos de eletrostática e eletrodinâmica, determine se as afirmações são verdadeiras ou falsas.

( ) A soma das diferenças de potencial de todas as cargas é conhecida como força eletromotriz.

( ) O deslocamento dos elétrons em um condutor é chamado de diferença de potencial.

( ) Quando dois corpos de polaridade oposta são colocados próximos um do outro, o campo eletrostático se concentra na região compreendida entre eles.

( ) A quantidade de carga elétrica de um corpo é determinada pela diferença entre o número de prótons e o número de elétrons que o corpo contém.

A sequência correta, de cima para baixo, é

De acordo com a teoria para os dispositivos semicondutores, para o diodo de silício afirma-se que:

I. A região de depleção é formada pelo deslocamento de cargas negativas (elétrons) dentro de material tipo “N”.

II. A quantidade de portadores majoritários e minoritários não depende da dopagem dos dois tipos de materiais, tipo “N” e tipo “P”.

III. A polarização reversa do diodo tende a diminuir a camada de depleção.

IV. A camada de depleção é formada na junção entre os dois tipos de materiais e será maior quanto maior for a dopagem dos materiais tipo “N” e tipo “P”.

Está(ão) correta(s) apenas a(s) afirmativa(s)

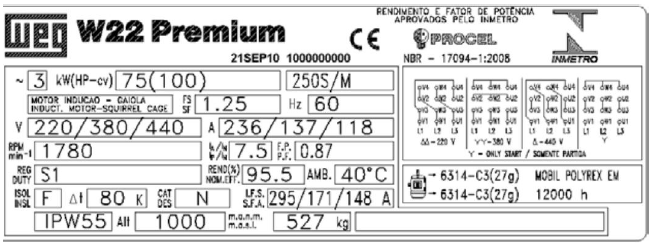

A placa de identificação de motores elétricos contém informações que determinam suas características nominais e de desempenho, conforme a NBR7094. Considere as informações referentes a um motor elétrico trifásico apresentadas na figura abaixo.

Assinale a alternativa correta que, respectivamente, indica qual é a corrente de partida desse motor, se conectado em uma rede de 380V, e qual é a máxima potência admissível no eixo mantendo-se a temperatura de trabalho.

Um inversor de frequência trifásico, com chaves ideais, operando com modulação PWM senoidal com controle escalar, apresenta em seu barramento CC uma fonte de 400V e tem índice de modulação igual 0,75. De acordo com essas informações, considere as sentenças:

I. O valor eficaz da tensão de fase, na saída, será de 282,84V.
II. A tensão na saída independe do índice de modulação.
III. O valor eficaz da tensão de fase, na saída, será de 106,06V.
IV. A tensão na saída será constante se a tensão do barramento CC for constante.

Está(ão) correta(s) apenas a(s) afirmativa(s)

A placa de identificação de motores elétricos apresentada traz as informações que determinam as características nominais e de desempenho, conforme a NBR7094. A placa a seguir contém informações referentes a um motor elétrico trifásico.

A alternativa que indica corretamente a corrente de partida deste motor, se este for alimentado com uma tensão de 380 V, é

Quanto aos dispositivos semicondutores de potência comumente utilizados em conversores CC-CC, CC-CA e CA-CA, afirma-se que:

I. O Mosfet pode ser utilizado em conversores para frequências até 100kHz.

II. O Mosfet de alta tensão apresenta baixa resistência entre Dreno e Fonte.

III. O IGBT é um dispositivo que apresenta queda de tensão em condução, assim como no transistor bipolar, quando é injetada uma corrente constante no seu gatilho.

IV. Em um retificador, o SCR pode ser utilizado para controle da tensão média no barramento CC.

V. O SCR pode ser usado para transformação de CC para CA em um inversor de frequência, utilizando um circuito auxiliar ressonante para seu desligamento.

Estão corretas apenas as afirmativas

De acordo com o circuito acima, considerando h_FE = 200, a corrente de emissor do transistor é:

Considerando a classificação de sistemas de aterramento definida na NBR-5410, qual é a resposta correta?

Sobre Funções de Transferência em um sistema de controle, é correto afirmar que:

Sobre as instalações de baixa tensão (BT), considere as seguintes afirmativas:

I. Podem ser alimentadas diretamente por uma rede de distribuição de energia elétrica de baixa tensão, por meio de um ramal de ligação.

II. Podem ser alimentadas através de uma rede de distribuição de alta tensão (AT), por meio de uma subestação ou transformador exclusivo, de propriedade da concessionária.

III. Podem ser alimentadas através de uma rede de distribuição de alta tensão, por meio de uma subestação de propriedade do consumidor.

Estão corretas as afirmativas
